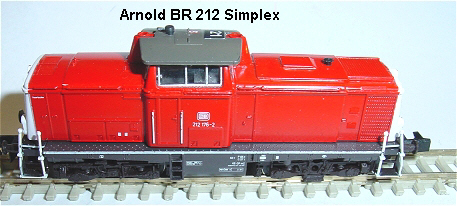

Arnold BR 212 Simplex 31.01.2010

Umbauanleitung: Hier mit einem DHP 160 SX1 - SXII - DCC Decoder und rot/weiß LED auf beiden Seiten

Gehäuse abnehmen, dazu Dach ausklippsen und darunter befindliche Schraube entfernen.

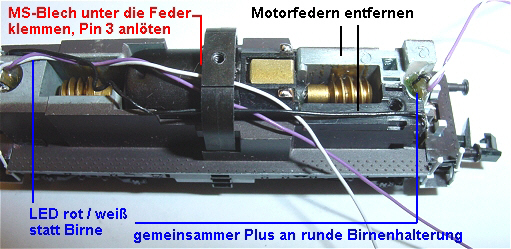

Beide Motorfedern werden abgeschraubt. Die Motorlitzen werden später direkt an die Motorkohlenhalter gelötet. Auf die obere Motorkohlen - Messingplatte wird eine kleine Platine mit zwei Leiterbahnen aufgeklebt um die Litzen Licht vorne rot/weiß und die Litzen Licht hinten weiß/rot, sowie die Verbindung zu Pin 5 und 6 des Decoders anlöten zu können.

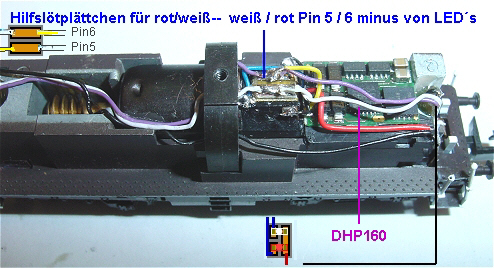

Links eingezeichnet das Hilfslötplättchen welches auf der Motorkohle sitzt.

Unten eingezeichnet ein zweibahniges Lötplättchen für die beiden LEDs rot unten, weiß oben welches zwei mal benötigt wird.

Der Decoder DHP160 ist aufgeklebt und verdrahtet.
