Arnold V 221-1480 mit Faulhaber Umbausatz

Umbauanleitung: Es passt ein Selectrix 66830

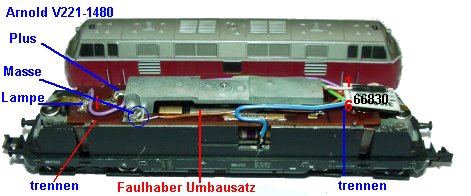

Gehäuse abnehmen. Kondensator und Drossel entfernen. Motor ausbauen. Faulhaber Umbausatz nach Anleitung einbauen.

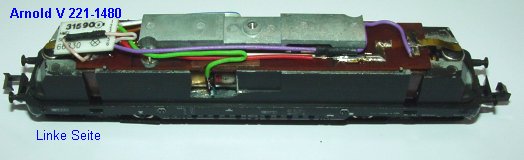

Auf der Platine die Lampenleiterbahnen unterbrechen. Bei Verwendung des Originalmotors muss dieser erst massefrei gemacht werden. Der Decoder wird links, oder rechts, mit einem Stück Kunststoff als Abstandshalter, über die Lampe geklebt. Da der Faulhaber Motor mit zwei Schwungscheiben seitlich herausstehende Lötfahnen hat, muss man etwas Material aus der Wand des Gehäuses heraustrennen. Punkt 1 und 2 des Decoders an den Motor. Punkt 3 und 4 an Masse und Stromabnehmer von unten. Punkt 4 und 5 an die Lampen vorn und hinten. Einstellung Impuls auf 1 setzen.
