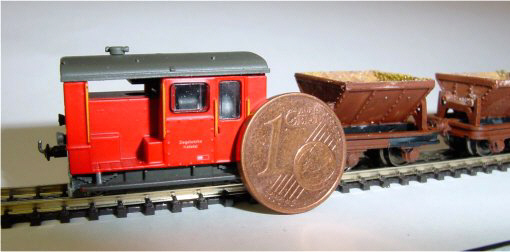

Arnold Kleinlok TmII als Schmalspur Feldbahnlok 02.06.2009

Umbauanleitung: Es passt ein Selectrix SLX 831 = DHL050, der Umbau ist schwierig und sollte nicht gerade die erste Digitalisierung sein.

Gehäusedach nach oben abheben, dann beide Bodenschrauben herausdrehen und Unterteil, Achsen, Zahnräder und Motor ausbauen.

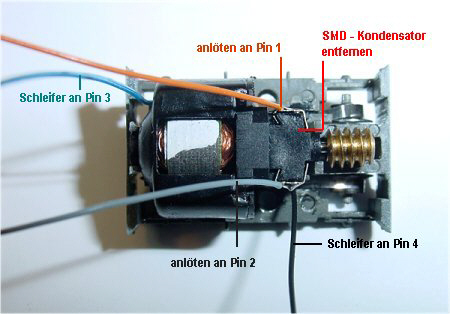

Motor bearbeiten. SMD Kondensator zwischen den Motoranschlüssen herausnehmen. An die Motorkohlebleche je eine Litze orange und grau anlöten. An die zurechtgeschnittenen Schleiferbleche der radstromabnahme je eine Litze schwarz und rot (hier blau) anlöten.

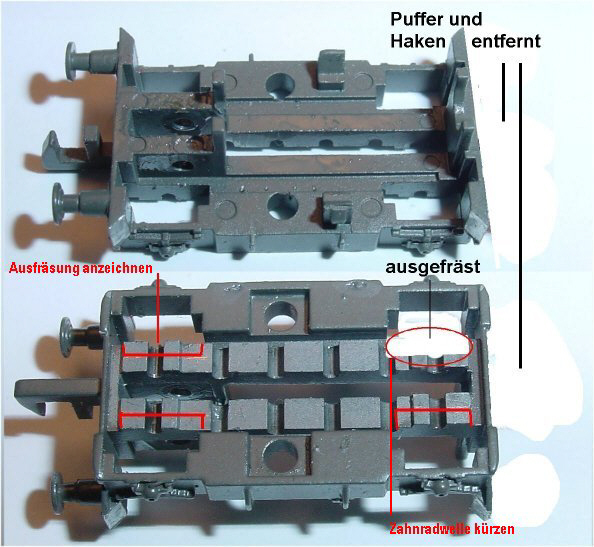

Auf beiden Seiten die Puffer sowie Kupplungshaken abfräsen und später eine Mittelpufferkupplung ankleben.

Innen das Radsatzinnenmaß Spur Z anzeichnen und an allen vier Seiten entsprechend ausfräsen.

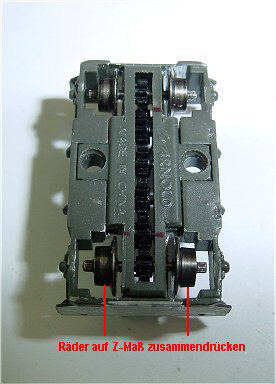

Die Achsen beidseitig auf Z- Spur Maß zusammendrücken. Zahnräder und Achsen einlegen und Bodenplatte einlegen. Motor einbauen und die Stromabnahme der selber gefertigten Stromabnehmerbleche prüfen.

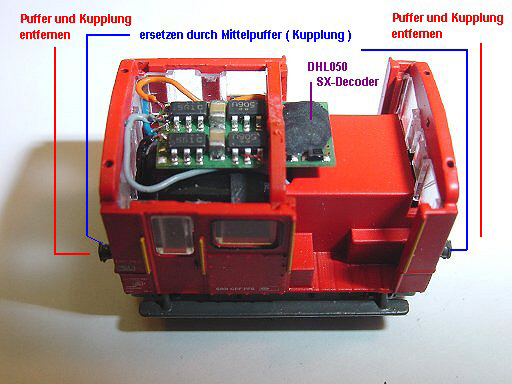

Gehäuse ohne Dach und Zwischenwand aufsetzen und unten verschrauben. Decoder auf den Motor kleben und verdrahten. Pin 1 orange an Motor links, Pin 2 grau an Motor rechts, Pin 3 rot ( hier blau ) von linker Schiene und Pin 4 schwarz von rechter Schiene.

Einstellungen: Adresse XX, Geschwindigkeit 5, Verzögerung 3, Impuls 2, Halteabschnitte nach Belieben.

Nach erfolgreicher Probefahrt Mittelwand einsetzen und Dach aufklippsen.
