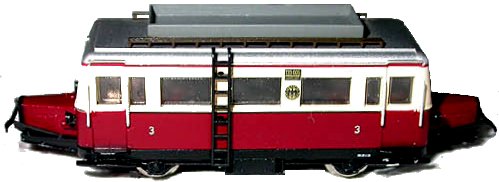

Arnold Sylter Inselbahn (Schweineschnäuzchen) 04.03.2009

Umbauanleitung: Einbau eines DHL100 Selectrix-Decoders

Gehäuse abnehmen durch Spreizen der Seitenwände.

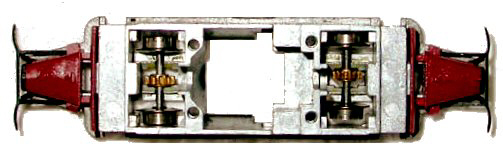

Platinenschrauben entfernen, Platine abnehmen und Motor herausnehmen.

Achslager leicht ölen.

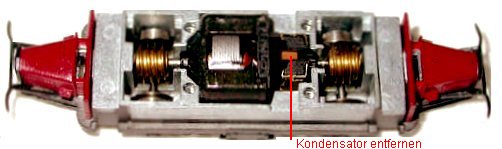

Motor Kondensator (hier braun) herausnehmen, dazu muß mindestens ein Kohleblech ausgeklippst werden.

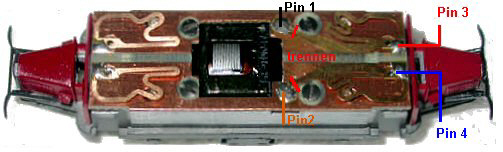

Decoderunterseite mit Tesafilm isolieren und einlöten. Pin 1 oben, Pin 2 unten an den Motorfedern der Platine. Pin 3 rot oben rechts am Lötpunkt der Platine zu den Schleiffedern und Pin 4 blau unten am Lötpunkt der Radschleiffedern.

Decodereinstellung: Adresse XX, Geschwindigkeit 5, Verzögerung 1, Impuls 2, Halteabschnitte nach Belieben.
