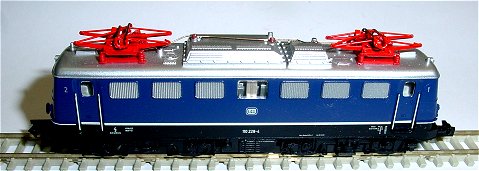

Arnold E 110 17.12.2008

Umbauanleitung: Hier mit einem Kühn N025 als Ersatz für die alte Arnoldplatine mit integriertem Decoder. Geht auch mit D&H Decoder DHL100

Gehäuse abnehmen.

Unterbodenkasten links und rechts ausrasten, dann Gehäuse nach oben abnehmen.

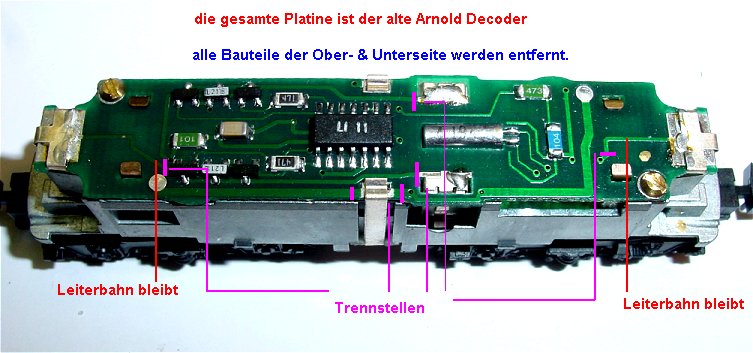

Entweder fertigt man eine neue leere Platine oder die Platine muß komplett bearbeitet werden indem alle Bauteile auf der Ober & Unterseite ausgelötet werden. Die kurzen Leiterbahnen zu den Birnen sollten stehen bleiben.

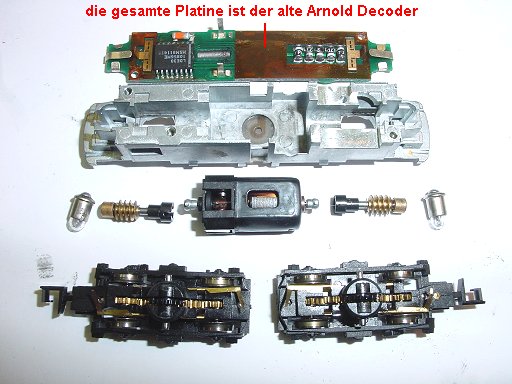

Die Einzelteile nach der Demontage.

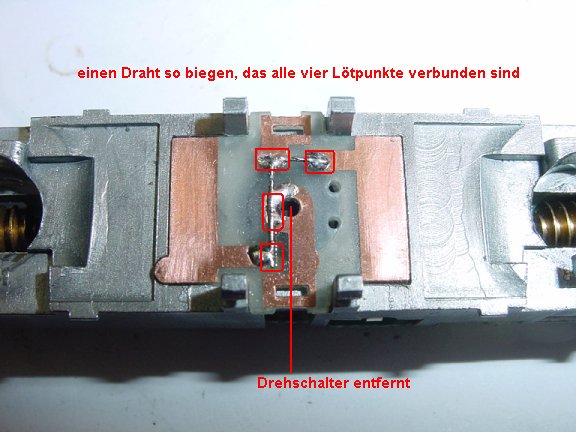

Die Schleiferplatine wird bearbeitet. Dazu die Niete des Drehschalters ausbohren. Dann durch einen winkelig gebogenen Draht alle vier Leiterbahnen verbinden. Dies ist über die beiden Außenfedern dann Plus.

Die total gestrippte Platine. Es ist sehr zeitintensiv alle Bauteile inklusive Leiterbahnen auf der Oberseite und auf der Unterseite zu entfernen.

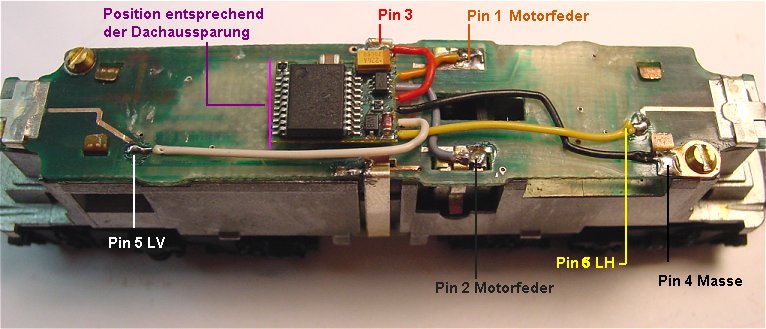

Der Decoder Kühn N025 ist aufgeklebt entsprechend der Aussparung im Dach des Gehäuses. Pin 1 an Motorfeder oben im Bild. Pin 2 an Motorfeder unten im Bild. Pin 3 rot an eine der beiden plusführenden seitlichen Federn. Pin 4 schwarz an eine der beiden Platinenschrauben mit selbstgefertigter Lötunterlagsscheibe. Pin 5 weiß an den Leiterbahnrest links und Pin 6 gelb an den Leiterbahnrest rechts.
Damit hat man eine Lok mit modernem lastgeregelten Decoder.
