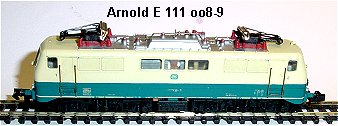

Arnold E 111 008-9 30.11.2003

Umbauanleitung: Es passt ein TRIX 66836 oder baugleich DHL100

Gehäuse abnehmen durch Spreizen der Seitenwände. Die Platinenabdeckung unten wird ausgeklippst. Nach dem Digitalisieren kann die Oberleitungsfunktion nicht mehr genutzt werden.

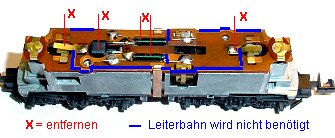

Platine vor der Bearbeitung. Alle Entstörteile werden abgelötet, ebenso die Federn zur Oberleitung. Nicht benötigte Leiterbahnen habe ich wegen der Übersichtlichkeit abgezogen. Nur die im Bild vordere Verbindungsfeder von Platine unten zu Platine oben ist nötig. Eine Motorleiterbahn muss getrennt werden.

Der Umschalter wird durch Aufbohren der Niete entfernt und zwei Drahtbrücken werden eingelötet. Bei Wiedereinsetzen der Platine auf die Nase achten.

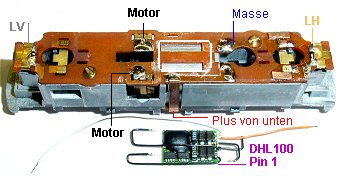

Weiß eingezeichnet der vorgesehene Decoderplatz. Sollte jemand einen Kühn DCC Decoder einbauen, dann muss dieses Stück ausgefräst werden. Vor dem Einkleben des Decoders werden alle Anschlussdrähte abgelängt, gebogen und verzinnt.

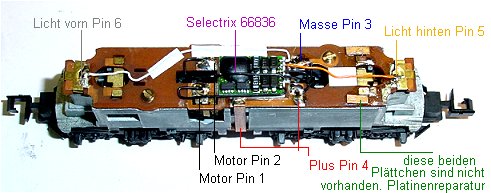

Der Decoder ist aufgeklebt und wird wie folgt verdrahtet. Pin 1 (im Bild rechts unten) an Motor-Lötpad unten. Pin 2 an Motor-Lötpad oben. Pin 3 an Masse, Pin 4 an Plusleiterbahn. Pin 5 an Licht hinten und Pin 6 an Licht vorn. Mangels Aufgabe bleibt Pin 7 frei. (Man könnte damit eine rote Schlussbeleuchtung, Magnetkupplung o.ä. schalten.)

Einstellung: Adresse XX, Höchstgeschwindigkeit 3, Anfahr- und Bremsverzögerung 2, Impuls 1 weich. Jetzt wird ohne Gehäuse probegefahren und geprüft ob der Richtungswechsel mit dem Lichtwechsel übereinstimmt. Wenn nicht, weiß und gelb softwaremäßig tauschen. Siehe auch Kennwerte ändern unter Selectrix Tips.
