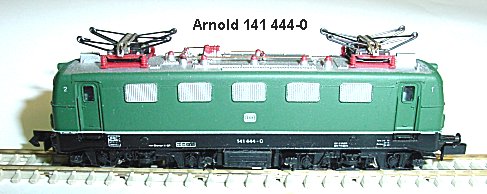

Arnold E 141

Umbauanleitung: Es passt ein DHL100/161 Multiprotocolldecoder auf die Platine.
Gehäuse abnehmen. Dazu den unteren Kasten ausklippsen und dann das Gehäuse nach oben abnehmen. Eine Benutzung der Oberleitungsfunktion ist im Digitalbetrieb nicht mehr möglich.

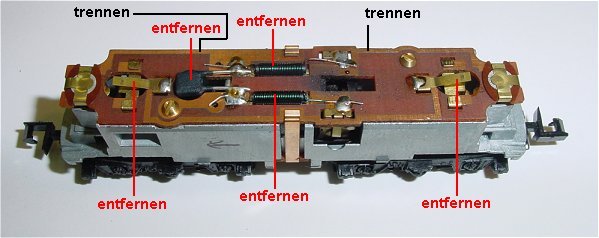

Platine wird bearbeitet. Beide Drosseln und den Kondensator auslöten. Beide Oberleitungsfedern ablöten. Die Leiterbahn dazwischen kann abgezogen werden. Die Plusleiterbahn zwischen den Lampen wird einmal vor dem Motor und einmal hinter dem Motor-Lötpad getrennt. Von den Lampen wird je eine Brücke von der Haltklammer zur Platinenleiterbahn gelötet, damit wird die Diode in Form des Plättchens umgangen und das Licht ist heller.

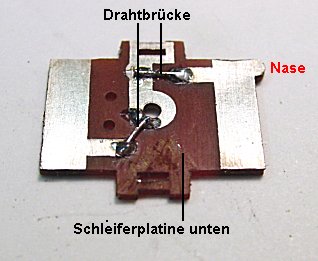

Die untere Platine wird entnommen und wie im Bild bearbeitet. Auf die Nasenseite achten. EineDrahtbrücke wird von der Mitte nach rechts und links zur Schleiferabnahme eingelötet. Vorsichtshalber wird an der unteren Federverbindung die Leiterbahn entfernt.

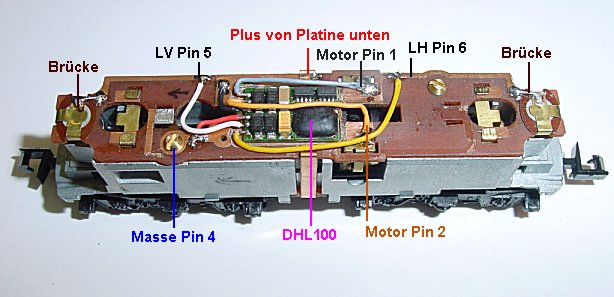

Der Decoder DHL100 ist eingeklebt. Pin 1 orange an Motor unten, Pin 2 grau an Motor oben, Pin 3 schwarz an Leiterbahn oben Plus über die eingeklippste Feder, Pin 4 rot an Leiterbahn Masse unten. Von Pin 5 weiß wird das Kabel an die abgetrennt Leiterbahn oben links über die Brücke zur Lampe vorn. Pin 6 das gelbe Kabel an Leiterbahn zur Lampe hinten. Pin 7 bleibt mangels Aufgabe frei.

Einstellungen: Adresse XX, Höchstgeschwindigkeit 5, Anfahr- und Bremsverzögerung 4, Impuls 2.
Probefahren ohne Gehäuse und Richtungswechsel mit Lichtwechsel prüfen. Wenn falsch, Kabel umlöten ist hier einfacher als softwaremäßig umprogrammieren.
