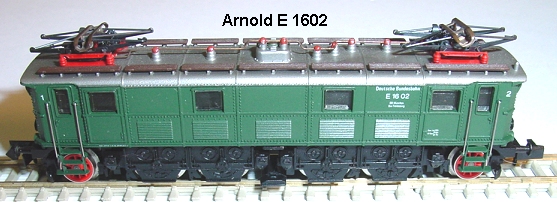

Arnold E 1602      31.01.2010

Umbauanleitung: Hier mit einem DHL050
Gehäuse abnehmen durch seitliches Speizen und abheben des Lokkastens nach oben.
Die Plastikplatine wird bearbeitet. Um Ausfräsungen im Metall zu vermeiden wurde ein DHL 050 auf die bearbeitete Platine geklebt.

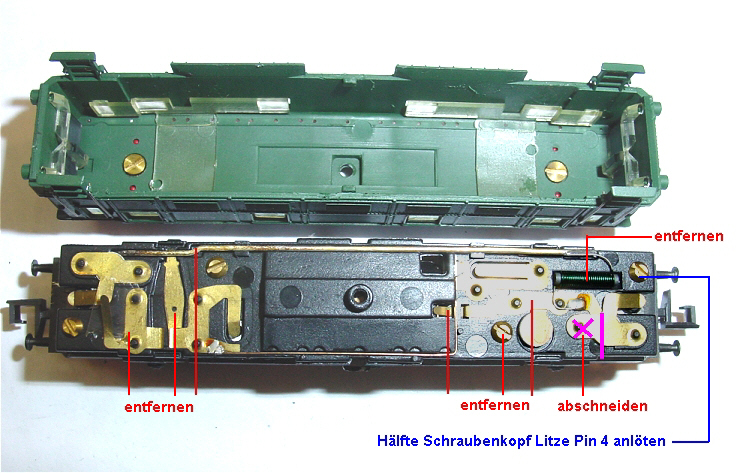

Drossel ersatzlos auslöten. Auf die Masseschraube rechts oben wird auf eine Seite ein Kabel so angelötet, daß die Schraube mit Kabel noch eingedreht werden kann.
Links wird die Oberleitungsfeder sowie die Umschaltfeder entfernt.

Der Messingdraht wird ausgeklippst.

Von der rechten Lampe wird die Hälfte abgetrennt und mit Sekundenkleber fixiert um ein Verdrehen zu vermeiden.

Die Schraube rechts unten wird ersatzlos entfernt.
Die Platte für das Diodenplättchen wird mitsamt Zuführung zur oberen Motorkohle entfernt.

Die Drahtverbindung unten vom Drehgestell vorne zum Drehgestell hinten Plusstromabnahme der Radschleifer bleibt unverändert.

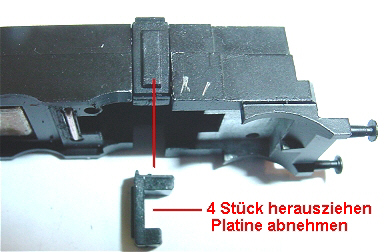

Um die Platinenplatte abnehmen zu können müssen vier Halteklippse herausgezogen werden.

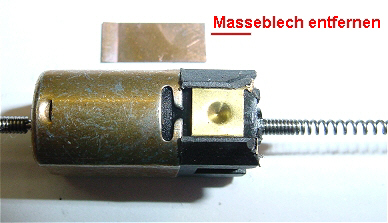

Das Masseblech zwischen linkem Kohleblech und Metallwandung entfällt.

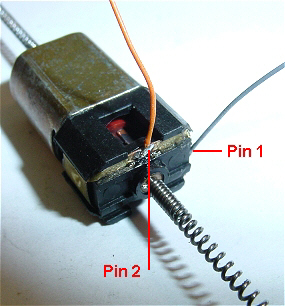

Am Motor wird oben eine Litze angelötet Pin 2, und seitlich am Kohleblech Pin 1.

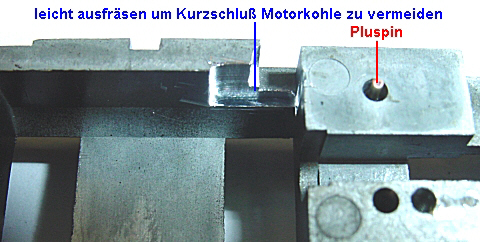

Zur Vermeidung eines Kurzschlusses an der Wandung wird diese geringfügig ausgefräst.

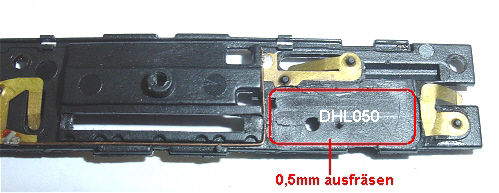

Die ausgebaute Platte wird an der rot umrandeten Stelle 0,5 mm tiefausgefräst. Man sieht die noch verbliebenen Messingfedern.

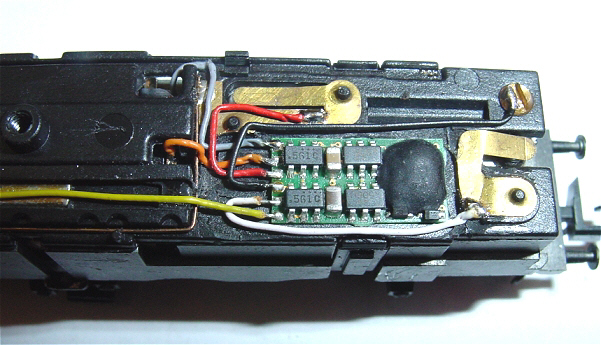

Der Decoder ist mit hauchdünnem Doppelklebeband aufgeklebt und verdrahtet. Man kann die gelbe Lichtleitung auch an der Nut des früheren Messingdrahtes verlegen.

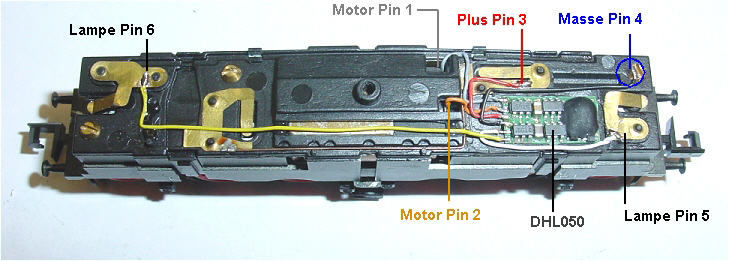

Noch einmal größer zur Verdeutlichung.
