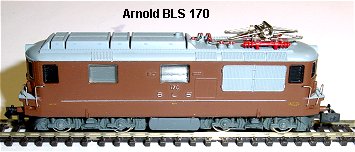

Arnold BLS 170 29.11.2003

Umbauanleitung: Es passt ein Selectrix 66836 oder baugleich DHL100

Erst Unterteil zwischen den Drehgestellen ausklipsen, dann Gehäuseoberteil spreizen und abziehen.
Nach dem Umbau ist die Oberleitung nicht mehr zu benutzen.

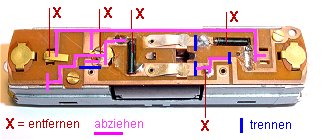

Platine abschrauben und bearbeiten. Beide Drosseln und der Kondensator auf der Unterseite werden entfernt, ebenso die Oberleitungsfeder und der Umschalter. Leiterbahnen an den blauen Stellen trennen. Pinkfarbene Leiterbahnen habe ich wegen der Übersichtlichkeit abgezogen. Von der Oberseite der Diodenplättchen über den Lampen eine Drahtbrücke zur Leiterbahn löten. (Man kann die Litze auch auf das Messingplättchen löten.) Platine wieder aufsetzen.

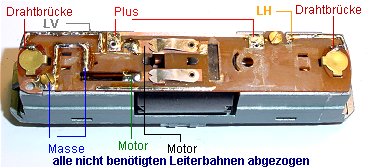

Hier noch einmal im Überblick die Platine nach der Bearbeitung.

Es empfiehlt sich, die Litzen vor dem Aufkleben des Decoders entsprechend zu kürzen, abzuisolieren und zu verzinnen. Weiß ist das Doppelklebeband unter dem Decoder und über dem Motor.

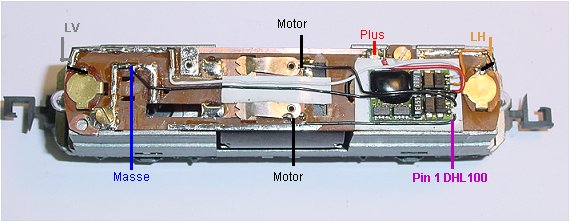

Hier die Verdrahtung des bereits mit Doppelklebeband eingesetzten Decoders:

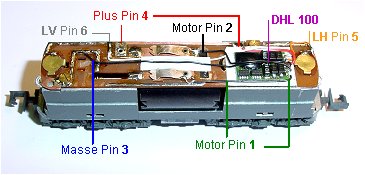

Pin 1 schwarz an Motor-Lötpad unten im Bild. Pin 2 an Motor-Lötpad oben. Pin 3 an Masseleiterbahn links vom Motor. Pin 4 rot an Plus oben im Bild. Pin 5 orange an Lampe hinten über Leiterbahnrest oben rechts. Pin 6 weiß an Leiterbahnrest links zur vorderen Lampe.

Einstellungen: Adresse XX, Höchstgeschwindigkeit 3, Anfahr und Bremsverzögerung 2, Impuls 1 weich.
Sollte bei der Probefahrt festgestellt werden, das Richtungswechsel und Lichtwechsel nicht übereinstimmen lötet man entweder die Lichtkabel um oder programmiert den DHL100 softwaremäßig um (Kennwerte ändern, Selectrix Tips)
Wenn alles zur Zufriedenheit funktioniert wird das Gehäuse aufgesetzt und das Unterteil darübergeklippst.
