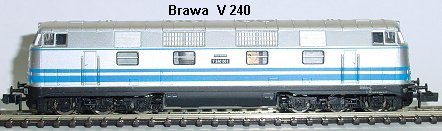

Brawa BR 240 17.12.2008

Umbauanleitung: Kühn N025 DCC Decoder

Gehäuse abnehmen

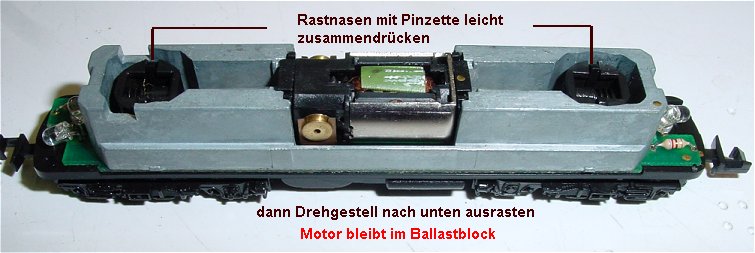

Mit einer Pinzette werden beide Rastnasen leicht nach innen gedrückt und nach unten geschoben. Dadurch kann man das jeweilige Drehgestell unten aus der Platine ausrasten. Der Motor bleibt im Ballastblock und wird mit diesem zusammen von der Platine abgehoben.

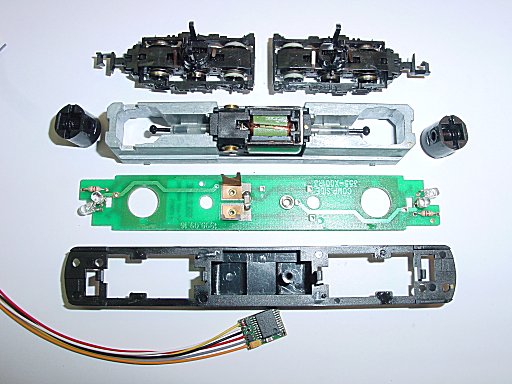

So sehen die einzelnen Teile aus.
Die Platine wird durch Herausdrehen der mittigen Schraube von der Bodenwanne abgenommen.
Von der Platinenoberseite wird der Kondensator zwischen den Motorblechen abgelötet.
Auf der Platinenunterseite sind 4 Pfeile. An diesen Stellen, 2x in Platinenmitte und je einmal an den LEDs wird die so gekennzeichnete Leiterbahn durchtrennt.

In die Vertiefung der Plastikwanne passt der Kühn N025 Decoder genau hinein. Auf der Platinenunterseite wird also angezeichnet wo der Decoder fixiert werden muß, damit er später, nach dem Anlöten der Litzen auch wieder hineinpasst. Die Fixierung erfolgt mit Doppelklebeband.

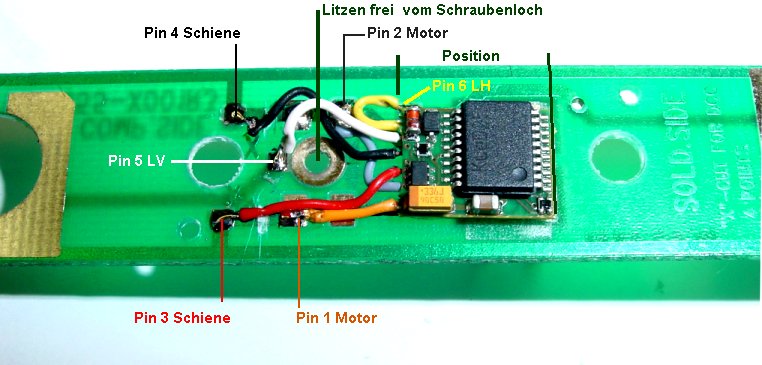

Die Lötpunkte sind mit Nummern entsprechend den Decoderpins gekennzeichnet und so wird Pin 1 orange an Nummer 1 gelötet usw. Bei, Aufsetzen der Platine auf das Unterteil darf keine Litze über das Befestigungsloch führen. Alle Litzen so kurz wie möglich halten. Damit ist der Umbau abgeschlossen.
