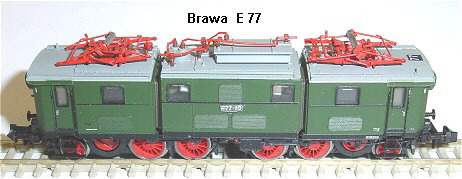

Brawa BR E77 21.01.2010

Umbauanleitung: DHL 100 SX1 Decoder

Gehäuse abnehmen, alle drei Teile mittig spreizen und nach oben abnehmen.

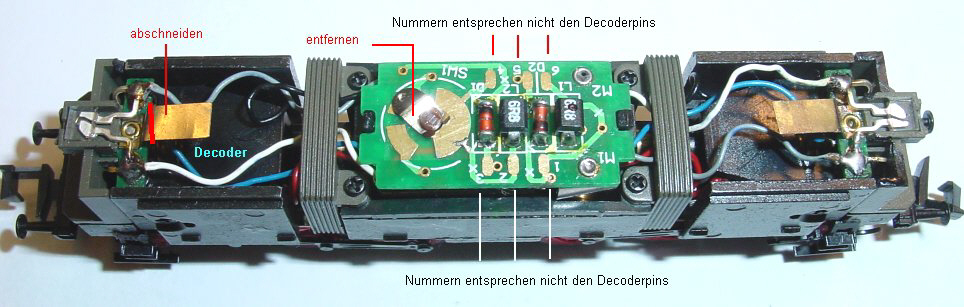

Die Lok hat eine Lötschnittstelle. An 4 Stellen, gekennzeichnet durch weiße Kreuze, müssen die Leiterbahnen durchtrennt werden. Der Oberleitungsschalter wird entfernt da die Feder sehr störanfällig ist wird sie ausgebaut und durch eine Drahtbrücke ersetzt.

Das Blech zum Dachstromabnehmer wird (auf der linken Seite im Bild) abgeschnitten. Hier findet der Decoder seinen Platz.

Achtung: Die Platinennummern der Lötschnittstelle stimmen nicht mit den Decoderpins überein. Statt auf der Platine die Lötpadnummern entsprechend den Decoderpinnummern aufzudrucken wurde eine nicht nachvollziehbare Nummerierung aufgedruckt. Wer keinen Waschzettel hat zerstört die falsch eingelöteten Decoder. Normalerweise wird 1 zu 1 angelötet.

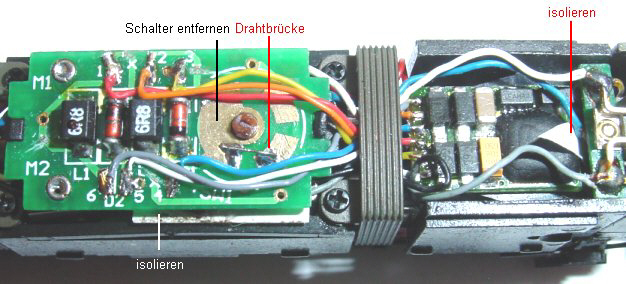

Schaltfeder entfernt, Drahtbrücke aufgelötet. Da der hier benutzte Decoder den Pin 7 rechts am Ende hat sollte hier ein Stück Papier zwischen Decoder und blauer Leitung eingesteckt werden. Ebenso sollte unter der Platine ein Stück Isolierband aufgeklebt werden.

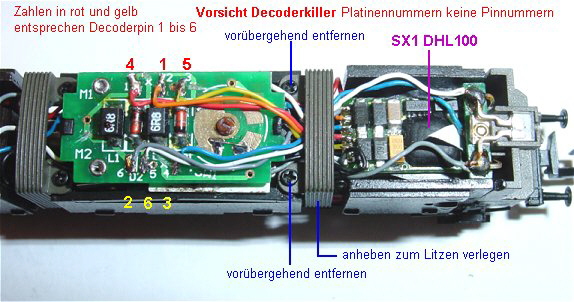

Hier wurden die Decoder Pinnummern gegenüber den aufgedruckten Nummern eingefügt. Damit die Litzen des Decoders besser unter der Plastikbrücke hindurch geführt werden können sollten die beiden Schrauben vorübergehend entfernt werden damit die Brücke etwas angehoben werden kann. Im Bild zu sehen die weiße Isolierung unter der Platine und rechts über dem Decoderpin 7.
