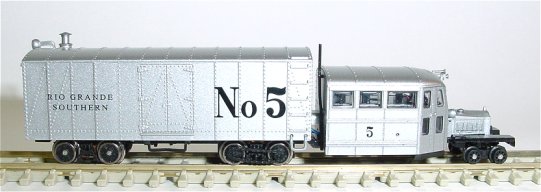

Gallopping Goose 16.05.2008

Umbauanleitung: Es gibt mehrere Umbaumöglichkeiten. Hier die Variante mit DHL160 auf der Platine.

Wagenkasten nach oben abziehen.

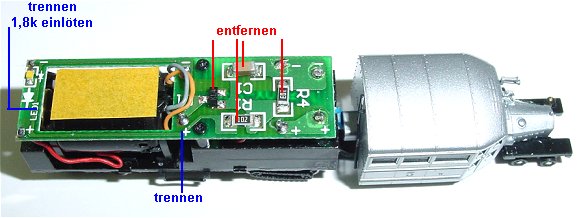

Die Platine vor der Bearbeitung. Es werden alle SMD-Bauteile abgelötet. Der Decoder bekommt seinen Platz rechts auf der Platine.

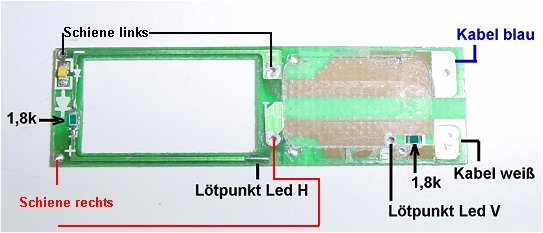

Platine nach der Bearbeitung. Die Leiterbahn von der gelben LED hinten wird aufgetrennt und hier ein SMD-Widerstand 1,8 K aufgelötet. Wo auf der Platine vorher rechts unten Pluszeichen war wird ebenfalls aufgetrennt und ein 1,8 K Widerstand aufgelötet. Der blaue und der weiße Draht nach vorn zur LED muss vertauscht werden. Anschlussdrähte von den Radschleifern oben = Schiene links, unten = Schiene rechts. Die gleichen Drähte der Radschleifer vom mittleren Drehgestell werden an der Unterseite der Platine in der Mitte festgelötet. Beide Motorlitzen werden direkt an den Decoder gelötet. Alle nicht benötigten Leiterbahnen sind mit einem Skalpell abgezogen. Hier wurde der Decoderplatz angezeichnet und 0,5 mm tief ausgefräst.

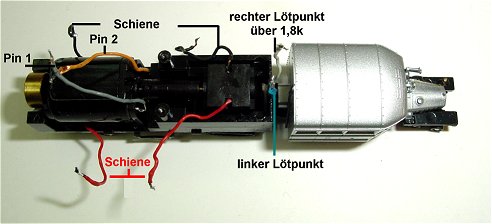

Unterteil ohne Platine: Schwarz oben links und oben mitte = Schiene links. Rot unten links und unten mitte = Schiene rechts. Am Führerhaus die beiden Drähte zur LED vorne welche vertauscht werden müssen, also blau oben und weiß unten anlöten.

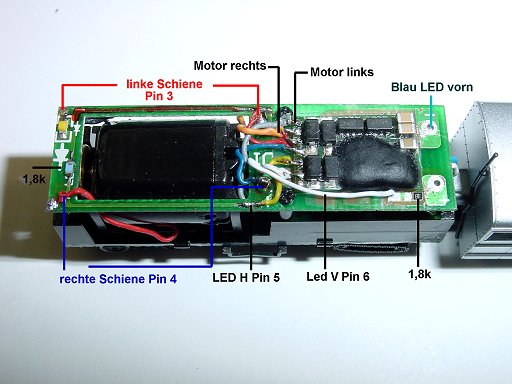

Decoder (es kann auch ein DHL100 sein) ist auf die Platine geklebt, Anschlüsse links, Pin 1 oben. Pin 1 grau an Motor, Pin 2 orange an Motor, Pin 3 an beide Kabel der linken Schiene. Pin 4 an beide kabel der rechten Schiene. Pin 5 gelb an LED hinten und Pin 6 weiß an LED vorn

Einstellungen: Adresse XX, Geschwindigkeit 4, Verzögerung 2, Impuls 2, Halteabschnitte nach Belieben.

Und nun viel Erfolg beim Umbau
