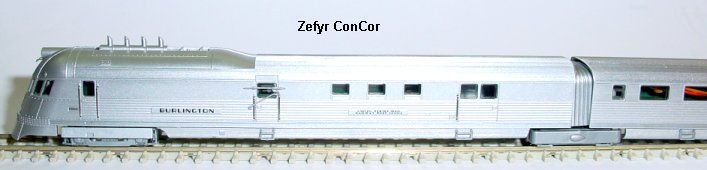

Concor Zephyr 13.08.2008

Umbauanleitung: DHL100 mit NEM 8-fach Stecker

Gehäuse vom Mittelwagen nach oben abziehen. Faltenbalg Übergänge ausrasten.

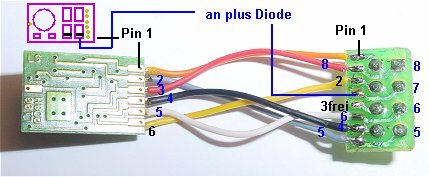

Bei Einbau eines DHL100 (DHL160) wird der Einfachheit halber ein 8 fach NEM-Stecker benutzt da bereits eine entsprechende Schnittstelle vorhanden ist. Im Bild der Anschluss der Litzen. Gezählt wird linke Seite von oben nach unten 1 2 3 4, dann rechte Seite von unten nach oben 5 6 7 8.
Pin 1 Decoder an Pin 1 Stecker
Pin 2 Decoder an Pin 5 Stecker
Pin 3 Decoder an Pin 8 Stecker
Pin 4 Decoder an Pin 4 Stecker
Pin 5 Decoder an Pin 6 Stecker
Pin 6 Decoder an Pin 2 Stecker
Da ohne Anschluß der blauen Plusleitung das Spitzenlicht umgebaut werden muß wird an Pin 7 des Steckers eine blaue Litze angelötet die am decoder an eine der beiden Dioden neben Pin 1 angelötet wird.

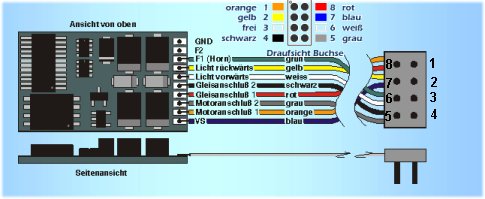

Nochmals zur Verdeutlichung der Anschluß an einem HO Decoder welcher von den Ausmaßen leider nicht hinein passt.

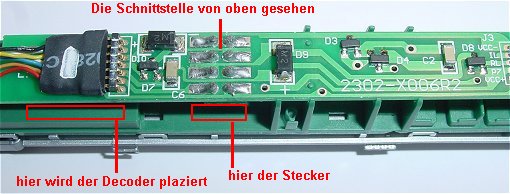

Wenn man den Triebzug neu gekauft hat, sollte man ihn erst nach Anleitung zusammen stecken. Das Bild zeigt den Mittelwagen mit Anschlussstecker von vorn.

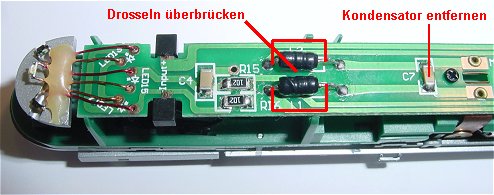

An der Platine des Vorderwagens mit dem Motor wird der Kondensator ausgelötet, beide Drosseln werden durch eine Drahtbrücke überbrückt.
