Fleischmann BR 38

Umbauanleitung: Trix 66830 Dekoder

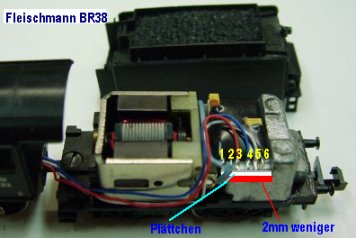

Gehäuse von Lok und Tender abnehmen. Stromzuführung zur vorderen Lampe im LokGehäuse 1 cm hinter der Niete mit Trennscheibe trennen und mit Sekundenkleber fixieren. Dann eine weiße Litze anlöten und nach hinten zum Tender führen. An die Stromabnehmer im LokGehäuse, (bezogen auf das Bild), vorne eine rote und hinten eine blaue Litze anlöten und nach hinten zum Tender führen. (Ich habe die vorhandene Litze durch dünnere ersetzt). Im Tender das Ballastgewicht oben 1,5 mm dünner feilen, so das es gerade noch etwas höher als die Motorschnecke ist. Ein 0,5 mm dickes Kunststoffplättchen auf das Ballastgewicht über die Schnecke kleben, und darauf den Dekoder, weiße Seite nach unten. Das Platinchen mit Kondensator und Drossel, sowie Kohleblechen zum Motor entfällt. Den Draht von Punkt 1 des Decoders nach hinten biegen (siehe Foto) und hinten an die Motorfahne anlöten. Punkt 2 an den Motor vorn. An Punkt 3 kommt die rote und an Punkt 4 die blaue Litze. An Punkt 5 die Beleuchtung von vorn, Punkt 6 Beleuchtung hinten, falls vorhanden.
