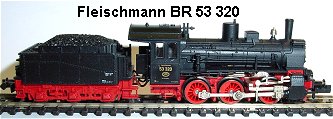

Fleischmann BR 53 - 320      09.12.2003

Umbauanleitung: hier mit DHL050
Entfernen der Kreuzschlitz-Schraube unter dem führerstand. Gehäuse nach oben vorn abziehen, Rastnasen vorne. Tenderpuffer herausdrehen und Deichselschraube lösen. TenderGehäuse nach oben abnehmen.

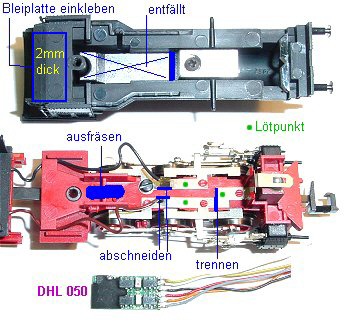

Gewicht im LokGehäuse lösen und hinteren Teil absägen, siehe Bild. Auf den führerstandboden eine Bleiplatte 2mm dick aufkleben und schwarz anmalen. Beide Kabel vom Tender an den Lötfahnen ablöten und diese abschneiden. Lampenleiterbahn trennen. Steg aus dem roten Lokboden herausfräsen, siehe Bild dick blau. Decoder unten mit Nagellack isolieren, Leiterbahnen unter dem Decodereinbauplatz ebenfalls mit Nagellack isolieren. An dieser Stelle wird der Decoder DHL 050 seitlich stehend mit Uhu Plus sofortfest aufgeklebt. Anschlüsse nach vorn, Pin 1 oben. grüne Punkte im Bild links zeigen die Lötpunkte für Plus, Masse und Licht vorn. Die Kabel vom Motor können weiter verwendet werden. Decoder einkleben.
Motor im Tender herausnehmen. Kondensator unter dem Motor auslöten. Blechlasche vorn im Bild abschneiden. Am Motor das Masseblech abnehmen. Motor einsetzen, Anschlüsse vorsichtshalber mit Nagellack isolieren gegen TenderGehäusemasse. Motor einsetzen, Gehäuse aufsetzen und zusammenschrauben. Mit beiden Kabeln analog Funktion Motor prüfen.
Verdrahtung: Pin 1 (hier noch grau im Bild) an Motor vorn, dort wo der Kondensator angelötet war. Pin 2 (hier noch orange im Bild) an Motor hinten. Pin 3 (hier noch rot im Bild) blau an Masse vorn. Pin 4 (hier noch schwarz im Bild) rot an Plus, Pin 5 bleibt frei, da hinten keine Beleuchtung ist. Pin 6 weiß an Lampe vorn. Eine sorgfältige Kabelverlegung ist nötig, eventuell mit Sekundenkleber punktuell fixieren. Decoderwerkeinstellung ist 01. Lok auf Gleis stellen und mit Piepser linke/rechte Schiene auf keinen Durchgang prüfen. Probefahren. Wenn alles ok ist, dann die Oberkante Decoder mit Nagellack isolieren, ebenfalls die Lötpunkte links.

Einstellungen: Adresse XX, Höchstgeschwindigkeit 5, Anfahr- und Bremsverzögerung 1, Impuls 1 weich oder mittel. Halteabschnitte nach Belieben. Nochmals Probe fahren und LokGehäuse aufsetzen (erst Rastnasen vorn einrasten, dann hinten aufsetzen und verschrauben).
