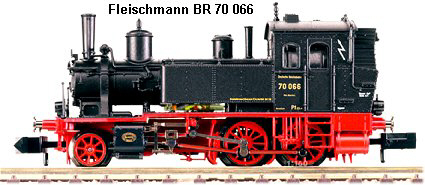

Fleischmann BR 70 28.062008

Umbauanleitung: mit DHL160 Multiprotokolldecoder DCC / SX

Gehäuse abnehmen.

Kabel vom Motor ablöten. Bolzen laut Beschreibung mit einem 1mm Stift herausdRücken und Rückbeleuchtungsteil abnehmen. Motor entnehmen und Platine nach oben herausnehmen.

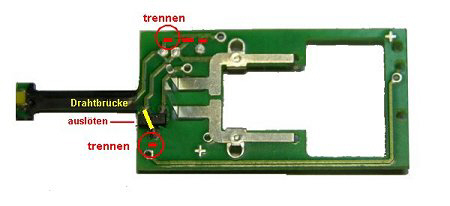

Leiterbahnen im Bild oben links und unten links trennen. Das schwarze Bauteil auslöten und nach links eine Drahtbrücke einlöten. Platine umdrehen

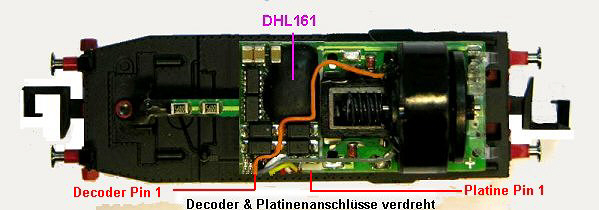

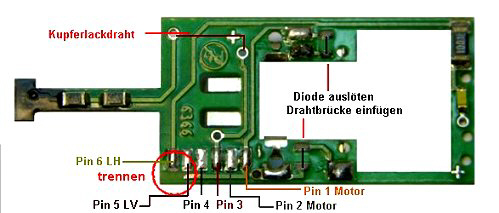

Platinenunterseite bearbeiten. Kupferlackdraht oben wie im Bild einlöten. Unten Leiterbahnen trennen. Beide Dioden auslöten und durch Drahtbrücken ersetzen. Im Bild ist Pin 1 rechts ( auf der Platine markiert, der Decoder ist jedoch nicht auf dem Kopf, sondern normal eingeklebt. Daher ist am Decoder Pin 1 links.

Man kann den Decoder direkt auf die Platinenpins löten, dann aber auf den Bauteilen liegend eingeklebt.

Oder man kann den Decoder DHL160 mit Litzen verbinden, dann Pin 1 orange an Motor oben, Pin 2 grau an Motor unten, rot an Plus, schwarz an minus, weiß LED Leiterbahn vorne und gelb LED Leiterbahn hinten.

Einstellungen: Adresse XX, Geschwindigkeit 4, Verzögerung 3, Impuls 2, Halteabschnitte 1 oder 2
