Fleischmann BR 62 23.03.2005

Umbauanleitung: mit SLX831=DHL050.

Ein SLX830=DHL100 würde auch passen bei größerer Ausfräsung oder Position unter dem Dach.

Vordere Gehäuseschraube von unten lösen und Gehäuse vorn nach oben anheben und dann hinten über die Lampe abheben.

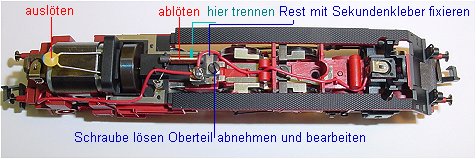

Die Drossel wird ausgelötet. Beide Lampenzuleitungen ablöten. Schraube vor der Drossel herausdrehen und Umlaufblech mit Motorfederhalterung abnehmen. Drossel an Motoranschlüssen ablöten. Kabel an Birne hinten und vorne am Blech ablöten.

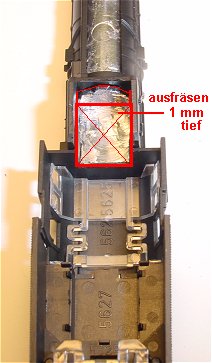

An der rot umrandeten Stelle mit einem fräser 1mm tief planfräsen. Metall mit Farbe isolieren. Lichtleiter hinten herausziehen und schwarzes Gehäuse rundum weiß unterlegen für helleres Licht. Lichtleiter wieder einstecken.

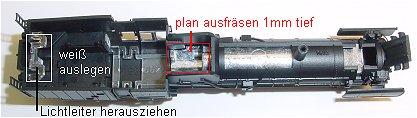

So sieht dann die Ausfräsung aus bevor sie schwarz lackiert wurde.

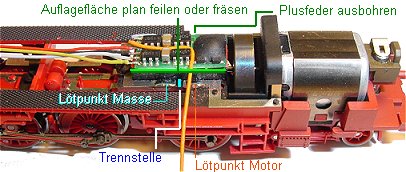

Unter dem Decoder wird das Plastikteil über der Schnecke plan gefeilt oder gefräst (grün). Dann Decoder SLX831 mit Doppelklebeband aufkleben. Kabel weg von der Schwungscheibe. Im Bild hellblau die Trennstelle Masse-Motor. Links davon wird später die Masselitze angelötet, rechts die Motorlitze. Damit der abgeschnittene Teil links zur Schraube besser hält, wird er mit Sekundenkleber fixiert.

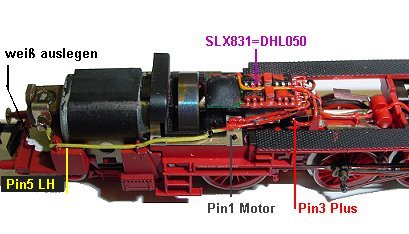

Decoder aufgeklebt und verdrahtet. Sicht auf rechte Seite. Pin 1 an Motor rechts. Pin 3 rot an Plus (Federrest unter dem Decoder von den Radschleifern). Pin 5 an Lampe hinten. Unterhalb der Birne weiß auslegen.

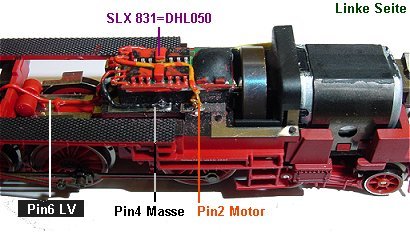

Rechte Seite der Lok. Pin 2 an Motor links. Pin 4 an Masse. Pin 6 an Licht vorn. Lichtkabel rot anmalen.

Einstellungen: Adresse XX, Geschwindigkeit 6, Verzögerung 4, Impuls 1 weich, Halteabschnitte nach Belieben.

Beide SMD-Bauteile in der Mitte des Decoders sollten ebenfalls mit Lack isoliert werden als Vorsichtsmaßnahme gegen Kurzschluss mit Kesselbleigewicht.
