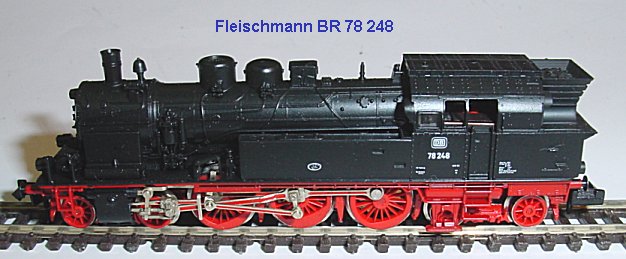

Fleischmann BR 78248 04.03.2011

Umbauanleitung: Hier mit DHP 160 Multiprotokolldecoder SX1 SX2 DCC

Gehäuse abnehmen durch Entfernen der vorderen Bodenschraube, dann vorn anheben und nach hinten ausrasten.

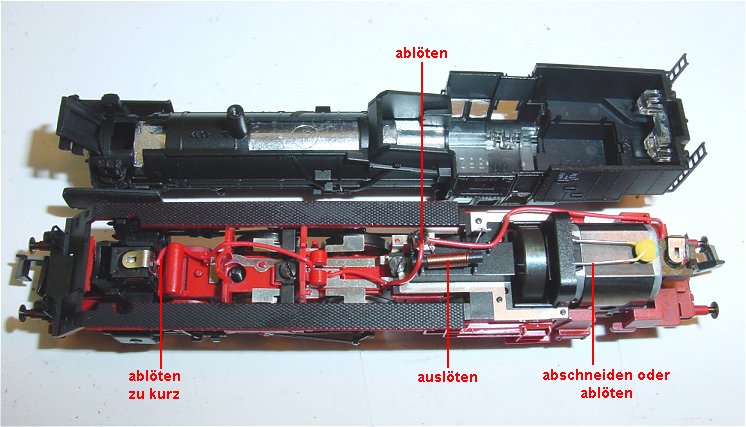

Alle Entstörteile auslöten (1 Drossel, 1 Kondensator auf dem Motor). Kabel zur Lampe vorne ablöten weil es zu kurz ist, neue Litze in rot verlegen weil sie unter dem Kessel zu sehen ist..

Beim Ablöten der beiden roten Litzen und der Drossel wird das Blech des Lötpunktes zur Wärmeableitung mit einer Pinzette angefasst. Sonst wird der Plastiknippel mit der Niete warm und es gibt keinen Kontakt vom unteren Radschleiferblech!!

Wer einen kürzeren Decoder einlötet, der auf der Motoroberflöche Platz hat, braucht die Kondensatordrähte nicht abzulöten sondern kann hier Pin 1 und Pin 2 anlöten. Der DHP 160 wird hier schräg aufgeklebt.

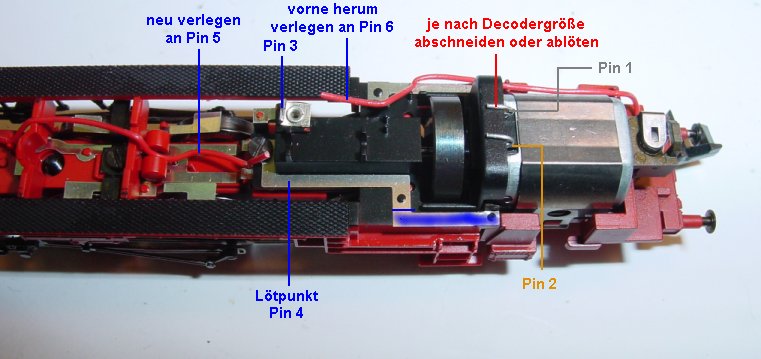

Das blau gesprühte Blech im Bild unten trennen, weil es an die Motorkohle führt. Das obere Kontaktblech zum Motor ist bereits durch Auslöten der Drossel getrennt.

Litzen Pin 1 und 2 werden vor dem Aufkleben am Motor angelötet. Das geht ohne Ausbau des Motors.

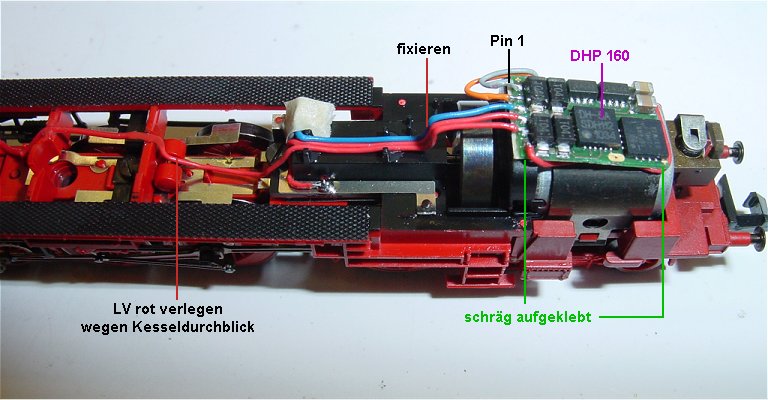

Decoder ist mit Doppelklebeband aufgeklebt, Lötanschlüsse nach vorn. Litze von Birne hinten wird neu verlegt wie im Bild.

Auf den Lötpunkt oben sollte ein Stück Tesakrepp geklebt werden.

Die drei Litzen vom Decoder habe ich vorsichtshalber mit einem Tropfen Pattex seitlich fixiert damit sie nicht auf der Schwungscheibe aufliegen können.
