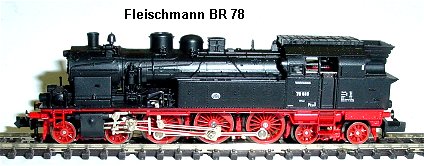

Fleischmann BR 78206 15.01.2004

Umbauanleitung: Hier mit SX 850 / DHL100 / Trix 66836

Gehäuse abnehmen durch lösen der vorderen Schraube, dann vorn anheben und nach hinten ausrasten.

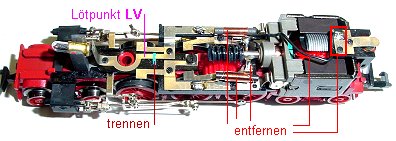

Alle Entstörteile auslöten (2 Drosseln, 1 Kondensator unter der Motorwelle). Kabel zur Lampe hinten ablöten. Lampenhalterung ausrasten. 2 Schrauben hinten am Motor entfernen, Motor nach oben herausnehmen. Lampenleiterbahn vorn hinter der Rundung durchschneiden und mit Sekundenkleber fixieren ( wenig !!!) Jetzt kann man den Kondensator auslöten.

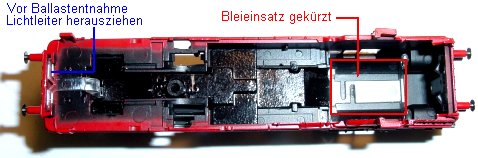

Aus dem Gehäuse das Ballastgewicht herausnehmen. Dazu erst den Lichtleitstab vorne nach oben herausziehen. Vom Gewicht wird der Teil im führerstand abgesägt um Platz für den Decoder zu schaffen.

Vom Motor geht ein Masseblech an die Kohle. Motor potentialfrei machen, dazu Kohlehalter herausziehen, Kohle mit Feder entnehmen, Masseblech mit Pinzette herausziehen und am hellblauen Strich links im Bild mit Skalpell abschneiden. Kohle wieder einsetzen.

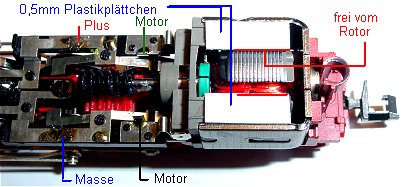

Auflage für den Decoder schaffen: Zwei Plastikplättchen 0,5 mm dick 9 mm lang und 3 mm breit anfertigen und auf die Motormagnete kleben. Achtung, Motor muß frei drehen können, also plättchen nicht zu weit überstehen lassen. Links im Bild die einzelnen Lötpunkte für Plus, Masse und beide Motoranschlüsse.

Mit zwei Lagen Doppelklebeband (wegen der höhe des Decoders über dem Rotor) wird der Decoder auf den Motor geklebt. Dann wird die hintere Plastik-Lampenhalterung um 2 mm abgeschnitten. Jetzt Lampenhalterung einklippsen und Decoder aufkleben.

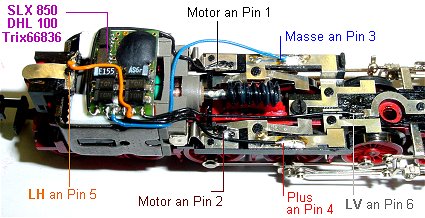

Decoder ist fixiert, Pin 1 ist rechts oben. Anschlüsse: Pin 1 an Motor vorn, Pin 2 an Motor hinten, Pin 3 an Masse, Pin 4 an Plus, Pin 5 an Lampe hinten und Pin 6 an Lampe vorn. Im Bild gut zu sehen der Abstand des Decoders von der vorderen Motorkante.

Im nächsten Bild noch einmal zur Verdeutlichung von rechts

Pin 1 links unten im Bild. Motor / 2 Motor, 3 Masse, 4 Plus, 5 Licht hinten 6 Licht vorn.

Einstellungen: Adresse XX, Geschwindigkeit 6, Verzögerung 2, Impuls 1 oder 2 weich, Halteabschnitte nach Belieben.
Probefahren, Gehäuse aufsetzen, fertig.
