Fleischmann V200 03.05.2009

Umbauanleitung: hier mit DHL050 eingelötet

Alle vier Puffer herausziehen und Gehäuse nach oben abnehmen.

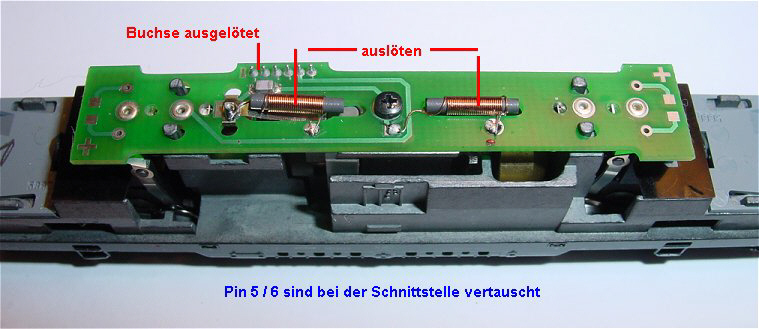

Beide Drosseln werden ausgelötet und durch Drahtbrücken ersetzt. Der SMD-Kondensator wird ersatzlos ausgelötet.

Es ist eine Fleischmann Schnittstellenbuchse vorhanden, Licht vorne und hinten ist vertauscht. Man kann einen DHL100 oder 161 einstecken, leider sind die Drähte zu dünn und der Decoder hält nicht in der Schnittstelle. Entweder die Pins von der Analogplatine ablöten und an den Decoder anlöten und dann einstecken, oder die Buchse aus der Platine auslöten und den Decoder an der Platine anlöten.

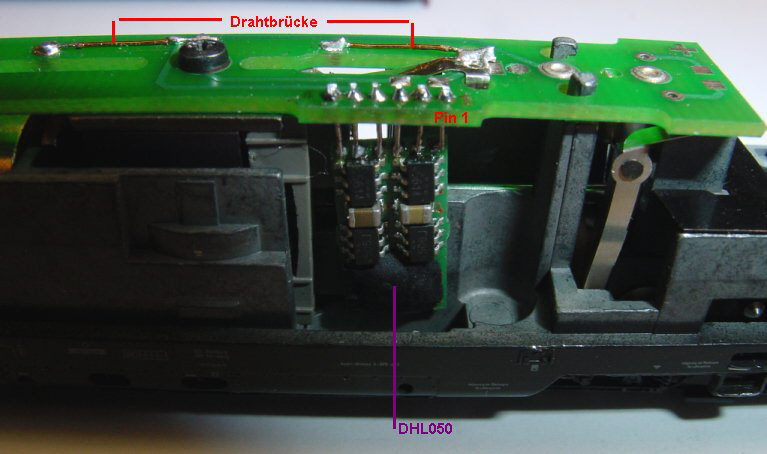

Ich habe mich für das Einlöten des Decoders in die Platinenlöcher entschieden. Am DHL050 werden die Drähte angelötet und dann mit einer Pinzette gehalten während oben auf der Platine verlötet wird. Dadurch wird vermieden, das sich die Drähte beim Einlöten wieder vom Decoder lösen. Oben im Bild sieht man die beiden Drahtbrücken.

Einstellungen: Adresse XX, Geschwindigkeit 5, Verzögerung 5, Impuls 2, Halteabschnite nach Bedarf.

Die Lok bietet Platz für Zusatzbleigewichte.
