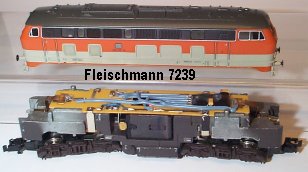

Fleischmann BR 218-137-8

Umbauanleitung: mit Trix 66830

Gehäuse abnehmen. Drossel und Kondensator ablöten. Leiterbahnen so unterbrechen, dass die Motoranschlüsse potentialfrei sind. Die Leiterbahnen für die Lampen unterbrechen. Dekoder Trix 66830 auf die Platine kleben, schwarze Vergussmasse oben, vom führerstand 1 zeigen die Anschlüsse nach links. Wenn man die Diodenplättchen herausnimmt, dann sollen die Lampenanschlussbleche 2mm gekürzt werden, sonst Kurzschluss. Die Anschlussbleche der Plusseite von innen gegen Masse isolieren mit Klebeband. Bei einem Dekoder mit braunen IC muss der erste Fenstereinsatz entfernt werden und die Fenster abgeschnitten und einzeln eingeklebt werden, da der Dekoder an dieser Stelle höher ist als der alte schwarze und sonst das Lok-Gehäuse nicht mehr passt.
