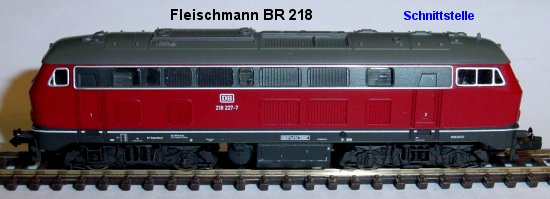

Fleischmann BR 218 - 227-7

Umbauanleitung: hier mit einem DHP160

Gehäuse abnehmen durch Spreizen der Seitenwände.

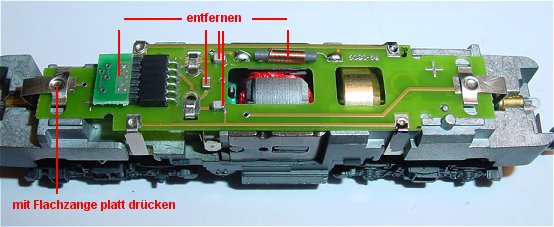

Platine wird ausgebaut um die linke Lampenfeder flach zu dRücken.

Drossel und 3 Kondensatoren auslöten. Analogplatine entfernen.

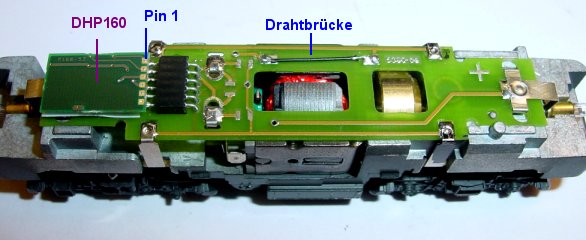

Anstelle der Drossel wird eine Drahtbrücke eingelötet. Die linke Lampenfeder ist flachgedRückt und dadurch 1 mm niedriger. Der Decoder bekommt auf der Bauteileseite ein Stück Tesakreppband aufgeklebt damit die Decoder-Kondensatoren keine Berührung mit der Lampenfeder bekommen. Decoder "kopfüber" einschieben.
