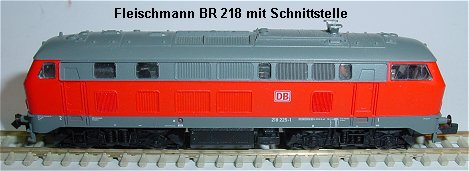

Fleischmann BR 118 mit Schnittstelle 05.03.2009

Umbauanleitung: hier mit Kühn N025 seitlich

Gehäuse durch leichtes Spreizen der Seitenwände abnehmen.

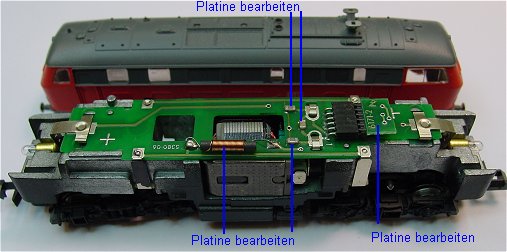

Auf der Platine werden 3 SMD-Bauteile ausgelötet, sowie die Drossel unten ebenfalls ausgelötet. Die Lok läuft auch, wenn die Bauteile noch drin sind, jedoch kann es je nach DCC Zentrale Probleme mit der Programmierung geben.

Die Drossel wird durch eine Drahtbrücke ersetzt. Der Analogstecker wird aus der Schnittstellenbuchse herausgezogen und die Miniplatine von der Stiftleiste getrennt. Ich beschreibe hier absichtlich den Einbau eines Decoders mit Litzen, da nicht alle Decoder mit Pins von der Größe her eingesteckt werden können und der seitliche Einbau mehr Platz zum Gehäuse lüsst. Ein Decoder darf im Dauerbetrieb bis zu 70 Grad heiß werden und macht Wärmebeulen im Dach wenn der Abstand zu gering ist.

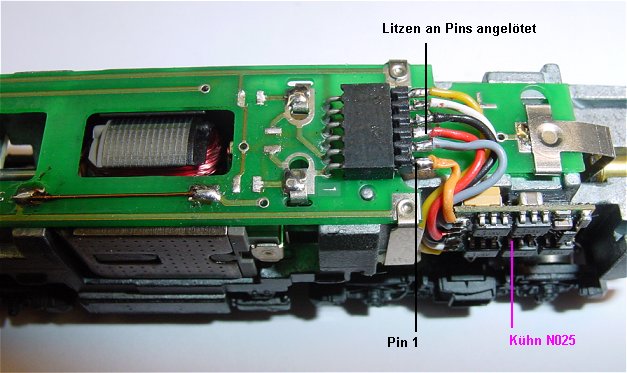

Der Kühn N025 Decoder wird seitlich aufgeklebt, die Pinleiste wird in die Buchse eingeschoben da sich die Kabel so besser anlöten lassen. Pin 1 ist im Bild vorne und auf der Platine mit 1 gekennzeichnet.
