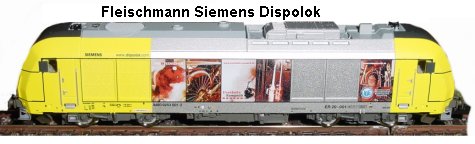

Fleischmann Siemens Dispo Lok

Umbauanleitung: Es passt ein Trix 66830 oder wie hier ein DHL100 kopfüber in die Fleischmann Schnittstelle

Gehäuse abnehmen durch SXpreizen der Seitenwände

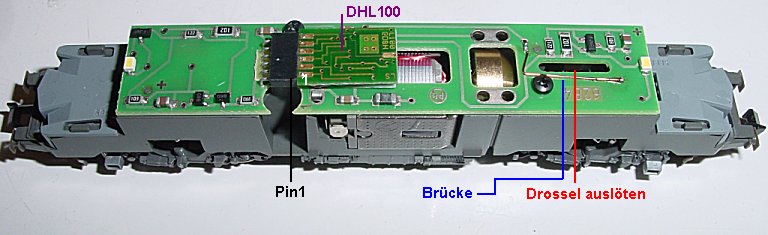

Von der Platine wird der Analogstecker entfernt und der Decoder DHL100 oder auch DHL 161 Multiprotokoll SX/DCC eingeschoben. Der Decoder wird mit Pin 1 unten, Bauteile nach unten eingesetzt. Es empfiehlt sich, die Bauteile mit tesafilm zu isolieren. Die Drossel rechts auf der Platine muß ausgelötet werden da sich der Decoder sonst zwar fahren, nicht jedoch programmieren lüsst. Die beiden Lötpunkte der Drossel auf der Platine werden mit einer Drahtbrücke verbunden.

Einstellung: Adresse XX, Höchstgeschwindigkeit 6, Anfahr & Bremsverzögerung 5, Impuls 2. Ohne Gehäuse probefahren und Fahrtrichtung mit Lichtwechsel überprüfen. Da die Lok sehr hoch untersetzt ist wurde hier 6 als Höchstgeschwindigkeit eingegeben, 7 bringt keinen Unterschied in der Höchstgeschwindigkeit, jedoch schlechtere Regelung.
