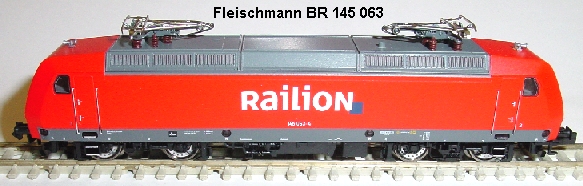

Fleischmann BR E 145 02.09.2010
Umbauanleitung: Hier mit DHP160Gehäuse abnehmen durch Spreizen der Seitenwände.

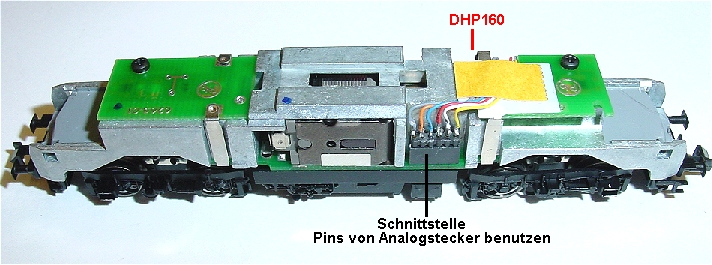

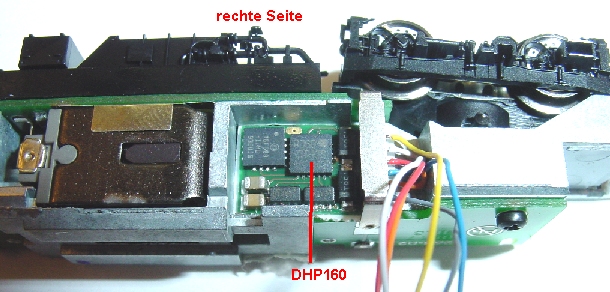

Die Lok hat zwar eine Fleischmann Schnittstelle die jedoch durch andere Decoder nicht einfach zu benutzen ist sondern umgebaut werden muß.Decoder mit angelöteten Litzen auf der rechten Seite einkleben und Litzen nach oben führen. Der Analogstecker wird entfernt und die 6 Messingpins von der Miniplatine abgelötet. Dann werden die 6 Decoderlitzen an die eingesteckten Stifte angelötet. Pin 1 blau links weiter wie im Bild zu sehen. Copyright Hinweis
