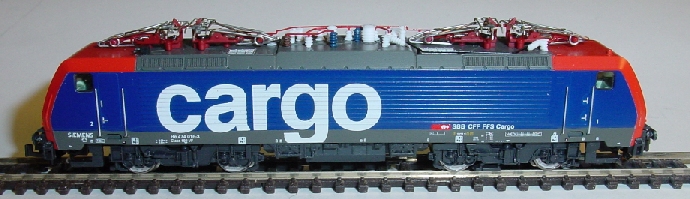

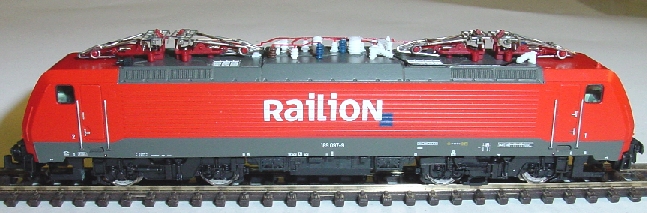

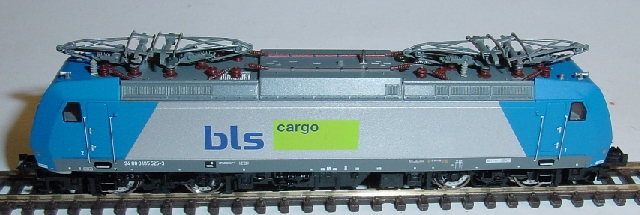

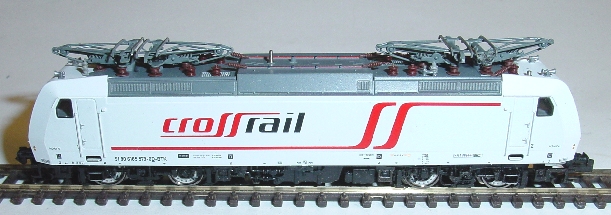

Fleischmann BLS Cargo - Crossrail - CFF CARGO - Railion

Umbauanleitung: Man kann diese Lok auf verschiedene Arten umbauen. Diese Anleitung ist mit DHP160 Decoder und Benutzung des Analogsteckers.

Gehäuse der Lok nach oben abnehmen, dazu beidseitig die Gehäuseseiten vorn und hinten leicht auseinanderziehen. über beiden inneren Rädern der Drehgestelle sind Rastlöcher im Gehäuse und entsprechende Nasen am Metallrahmen.

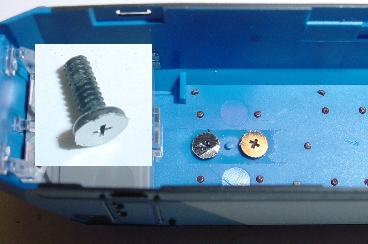

Wenn der Decoder oben auf die Platine geklebt wird, dann müssen beide Schrauben der Dachstromabnehmer flach gefeilt werden oder durch Senkkopfschrauben ersetzt werden, sonst passt das Gehäuse nicht mehr. Bei Decodern die in die Aussparung passen kann die Steckbuchse ausgelötet werden um mehr Platz zu haben. Dann werden die Decoderdrähte direkt in die Buchsenlöcher gelötet.

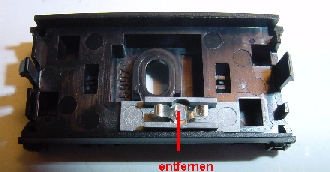

Der Kasten unter der Lok wird ausgerastet und der Umschalter entfernt damit der sich nicht im Laufe der Zeit verschieben kann und die Lok plätzlich nicht mehr führt.

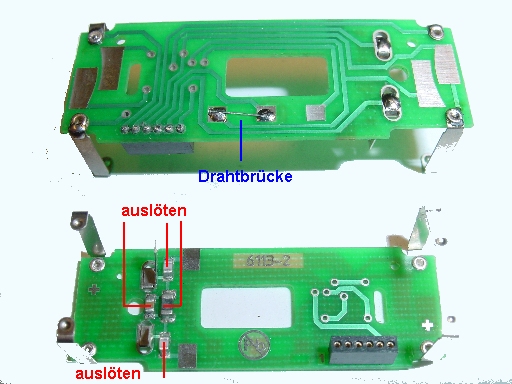

Die Platine unter der Lok wird zum Bearbeiten entfernt. Links im Bild oben die Unterseite und unten die Oberseite der Platine. Auf der Unterseite wird eine Drahtbrücke von Mitte nach links gelötet die den Schiebeumschalter ersetzt.

Auf der Platinenoberseite werden die bezeichneten SMD -Teile ausgelötet. Wenn der Decoder länger als die Oberkante des Fahrgestells ist kann die Schnittstellenbuchse ebenfalls ausgelötet werden um mehr Platz für eine seitliche Position des Decoders zu schaffen. (Einfacher ist Decoder oben auf Platine)

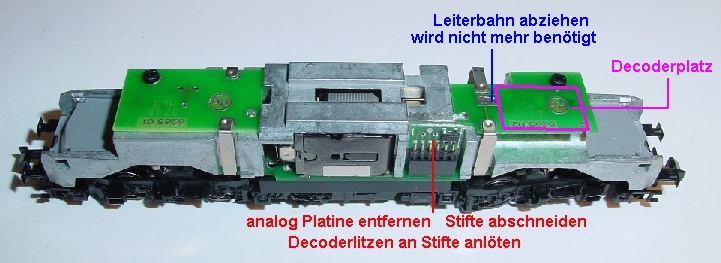

Von der Analogplatine die Stifte mit Messer von den Lötpads abschneiden. An die verbleibenden Stifte die Decoderlitzen anlöten. Pin 1 ist links an der Buchse.

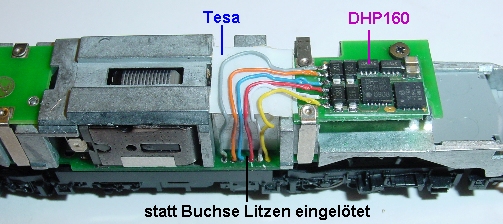

Hier wurde die gesamte Buchse ausgelötet und die Decoderlitzen direkt in die Platinenlöcher gelötet. Einfacher ist, die Litzen an die bearbeitete Stiftleiste anzulöten.
