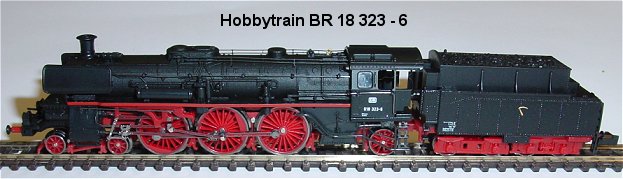

Hobbytrain by Lemke BR 018 323 - 6 08.03.2011

Umbauanleitung: hier mit Multiprotokolldecoder DHP 160

Tenderkohlenaufsatz nach oben abziehen.

In diesem Umbau wurde kein weißes Kabel zur LED vorne verlegt sondern Licht vorne auf Dauerbetrieb gelassen weil der Hersteller die Litze / Verbindung nach vorne vergessen hat. Das merkt man auch daran, das nur zwei Litzen von der Lok an der Tenderplatine mit Steckern trennbar ausgeFührt sind.

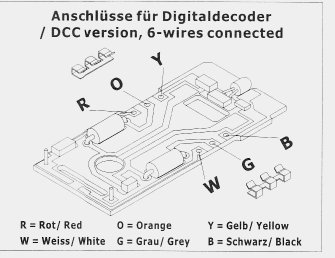

Die Zeichnung zum Digitalisieren, hier steht nix von LED vorne weiß selber verlegen !!

Leider stimmt der beiliegende Waschzettel nicht mit dem Aufbau der Lok überein.

Erster Schritt Kohleaufsatz nach oben abheben. Dann beide Schrauben auf der Unterseite des Tenders (siehe nächstes Bild) herausdrehen.

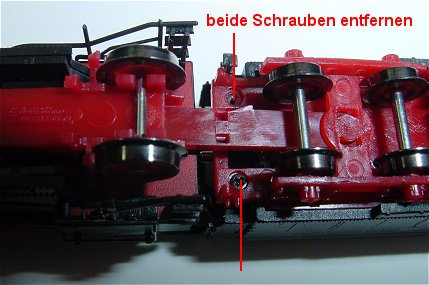

Hier die beiden Senkkopf-Schrauben

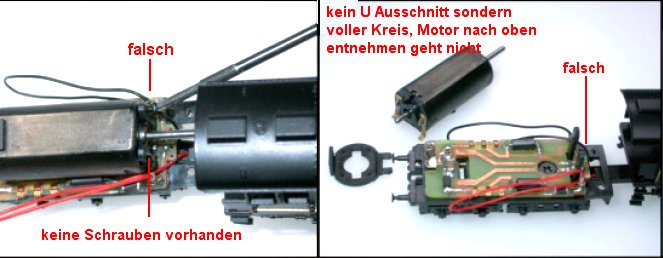

Waschzettel: Motorhalterung wurde geändert !

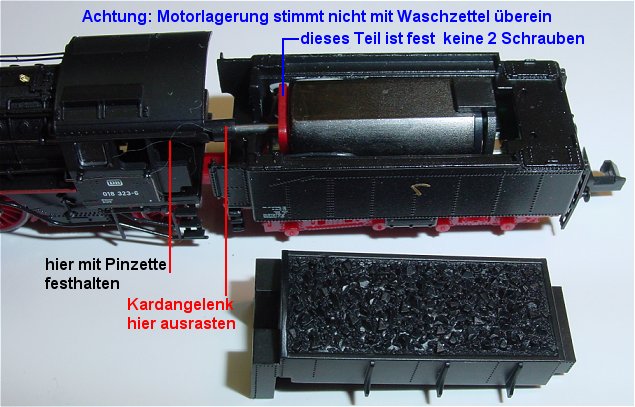

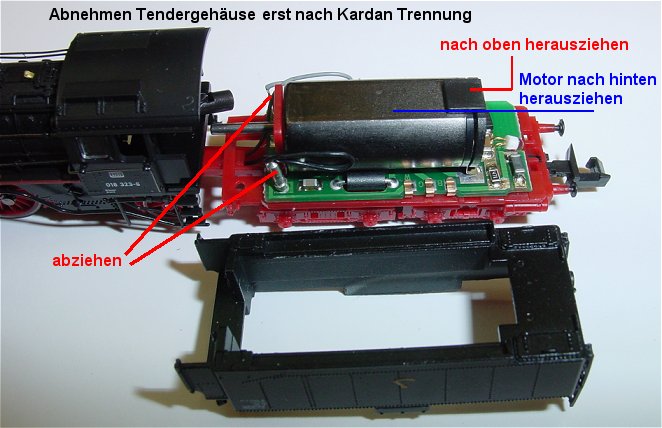

Tendergehäuse abnehmen, dazu muss die Kardanwelle getrennt sein. Mit Pinzette die Kardankupplung des Lokteiles festhalten und die tenderseitige Kardanwelle ausrasten. Im Gegensatz zum Bild bleibt das Kardanteil auf der Motorwelle weil beide Teile nur eingeklipst sind. wärde man nach dem Waschzettel vorgehen, dann wäre die vordere rote Motorhalterung oben offen und der Motor vorne mit je einer Schraube seitlich durch die rote Halterung befestigt.

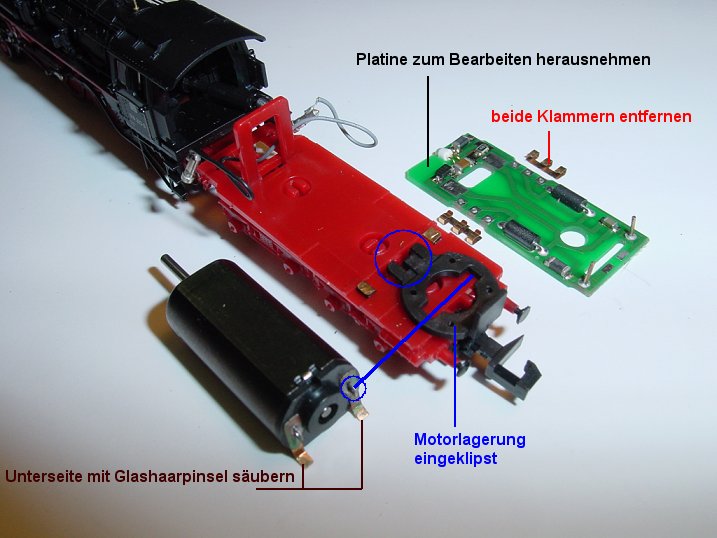

Motorhalterung schwarz hinten nach oben herausziehen. Ist im roten Fahrgestell eingeklippst.
Nun kann man den Motor nach rechts aus der Motorhalterung ( rot ) nach hinten herausziehen.

Die Motoranschlösse werden mit Federn hergestellt und sind nicht gelötet.

Beide Litzen von der Lok werden von den Platinenstiften abgezogen. Die Platine wird herausgenommen und bearbeitet. Jeweils links und rechts an der Platine die Blechverbindungen abziehen.

Da je nach benutztem Decoder Programmierprobleme auftreten können habe ich die entsprechenden Bauteile alle abgelötet.

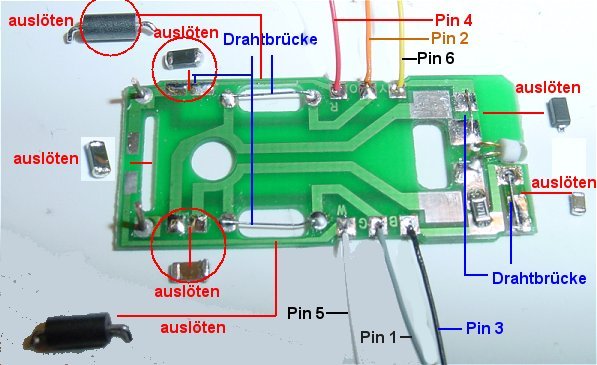

Zwei Drosseln auslöten und durch Drahtbrücken ersetzen. Kondensator unten links auslöten der sogenannte Motorkondensator. Mindestens diese Arbeit sollte gemacht werden, die anderen Kondensatoren auszulöten ist Geschmackssache.

An die Lötpads seitlich werden die Litzen wie beschrieben angelötet. (weiß kann entfallen da es keine Litze zur vorderen LED gibt)

Platine wird wieder eingesetzt. Litzen seitlich am Motor unten nach hinten Führen, erst hier werden sie nach oben verlegt.

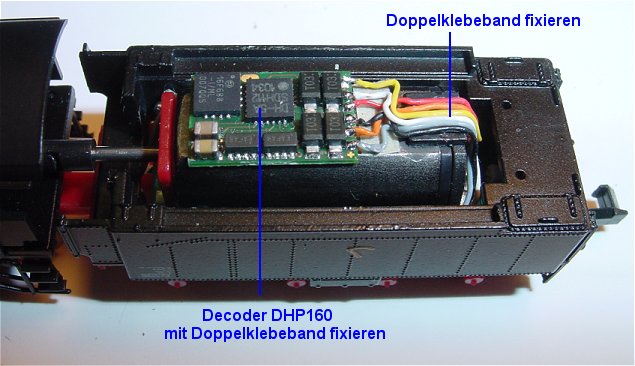

Der Decoder DHP160 ist mit Doppelklebeband aufgeklebt und die Litzen angelötet. Damit das Klebeband nicht durch das Anlöten verbrennt und es zu einem Kurzschluß mit dem Motor kommt wird ein Stück Postkartenkarton unter die Lötpads geklebt und darauf das Klebeband.
