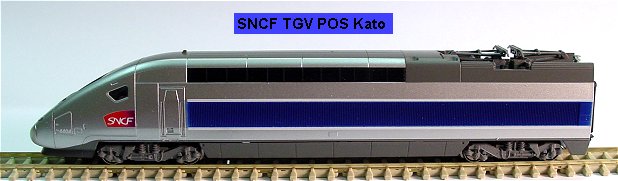

KATO TGVPOS SNCF fünfteilig      28.08.2008

Umbauanleitung: Es passt ein SLX830 in den Motorwagen und ein SLX802 in den Steuerwagen
In diesem Umbau nur der Motorwagen. Steuerwagenumbau gleich nur mit SLX802 Gehäuse ab, dazu

Hinteren Faltenbalg ausklippsen. Seitenwände spreizen und nach oben vorne abziehen

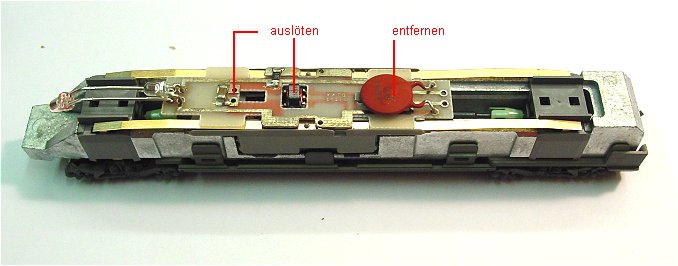

Kondensator entfernen, Kondensator am Motoranschluß entfernen, SMD Teil über dem Motor auslöten (dazu weißen Platinenhaltenippel ausklippsen und Platine etwas nach vorn schieben.)

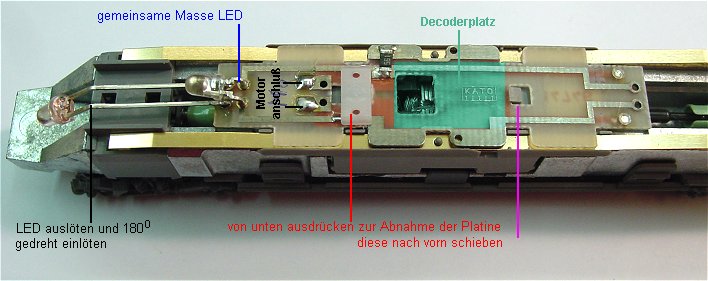

Die rote LED wird ausgelötet und um 180 Grad gedreht wieder eingelötet damit beide LED mit dem gleichen Bein an rechter Schiene angelötet sind.
Der Decoder kann auch ein Multiprotokoldecoder Trix 66838 oder ein Kühn N025 sein, (die Anschlösse sind in diesem Falle gleich.)

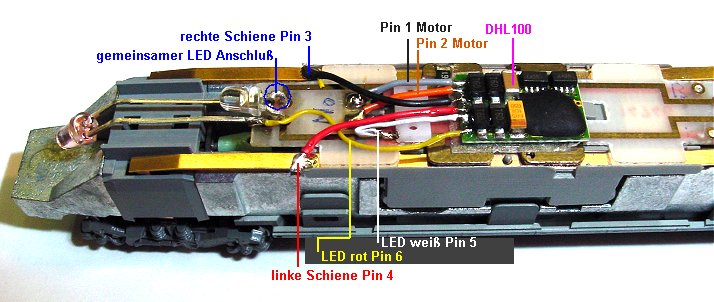

Pin 1 grau an Motor oben, Pin 2 orange an Motor unten, Pin 3 rechte Schiene an Messingstreifen oben, Pin 4 rot linke Schiene an Messingstreifen unten, Pin 5 weiß an Leiterbahn zur weißen LED, Pin 6 gelb an das linke Bein der roten LED.

Einstellungen: Adresse XX, Höchstgeschwindigkeit 6, Anfahr- und Bremsverzögerung 5, Impuls 1 weich, Halteabschnitt nach Belieben.

Der Schluss- oder Steuerwagen. Hier wird statt des Motordecoders ein Schaltdecoder eingebaut und ebenfalls die rote LED gedreht eingelötet.
