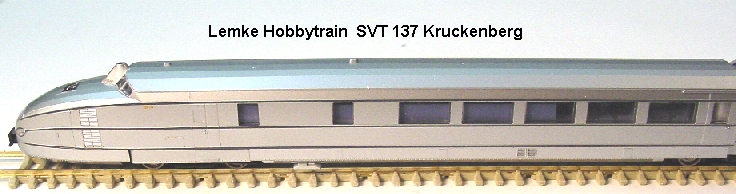

Hobbytrain by Lemke SVT137 Kruckenberg Schienenzeppelin 24.09.2010

Umbauanleitung: hier mit Selectrix-DCC Decoder DHP160

Ein DCC Kühn N025 Decoder passt in die Schnittstellenbuchse. Ein Selectrix passt leider ohne Umbauarbeiten nicht, da er zwar einseitig bestückt, jedoch 1,5 mm länger ist als die Schnittstellenvertiefung.

Der Kruckenberg SVT 137 ist eine dreiteilige Einheit die an den inneren Drehgestellen unter den Faltenbalg Immitationen mit je einem Plastiknippel gekuppelt sind. Der Faltenbalg lösst sich leicht nach oben ausrasten um herausgefallene Nippel wieder einzurasten.

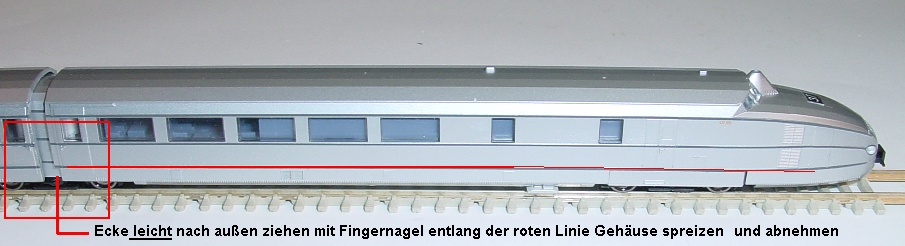

Am einfachsten zu demontieren ist das Gehäuse, wenn man an den Mittelgestellen unten eine Ecke des Wagenkastens LEICHT nach außen zieht, dann mit dem Fingernagel entlang der Trennlinie Unterteil und Oberteil abheben. Beim Zusammenbau darauf achten das die beiden längeren Nasen mittig wieder hinter die Untergestellwand einrasten.

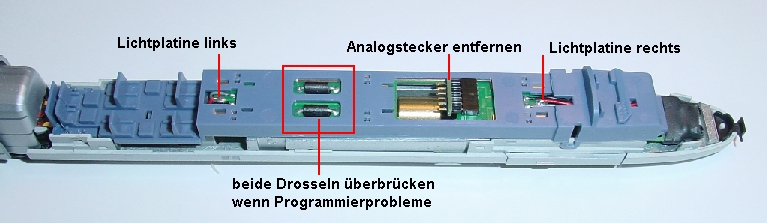

Der Analogstecker wird herausgezogen und der DHP160 eingesteckt. Sinnvoll ist es, die 6 drähte vorher etwas zu verzinnen ohne das sie abfallen, den die Buchsenlöcher sind geringfügig größer als die drähte.

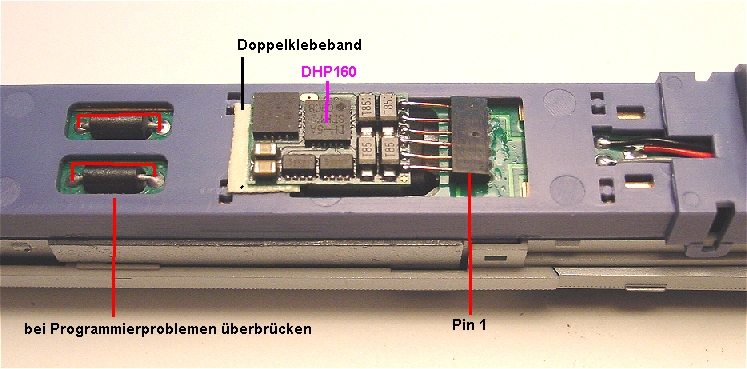

Der Decoder im Bild hat etwas dickere Anschlußdrähte und ist in die Schnittstelle eingeschoben. Wenn es nun Probleme mit der Programmierung gibt hilft es, über die beiden Drosseln je einen Draht zu löten. Manchmal hilft auch, während dem Programmieren einen 47 Ohm Widerstand in eine der beiden Gleiszuleitungen einzufügen.
