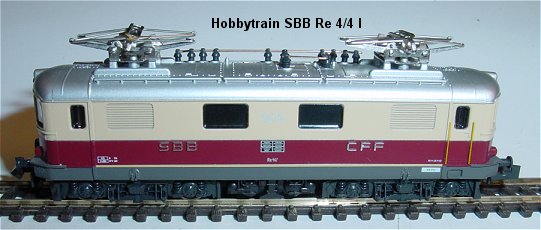

Hobbytrain SBB Re4/4I

Umbauanleitung: Es passt ein Selectrix DHP 160

Gehäuse abnehmen. Bei manchen Loks geht das sehr schwer oder gar nicht. Grund sind die beiden Schrauben, die beide Fahrgestellteile zusammenhalten. Wenn diese 1mm überstehen verhaken sie sich an den Scheibeneinsätzen. Zur Not kann man dann beide Drehgestelle zur Seite drehen und dadurch aus der Rundung herausheben. Dadurch hat man besseren Zugang zum Fahrgestell auf der Innenseite des Gehäuses.

Mit einem spitzen Messer oder kleinen Uhrmacherschraubendreher wird zwischen schwarzem Gehäuse und Metallblock vorsichtig Schritt für Schritt der Metallblock herausgehebelt. Anschließend nicht vergessen die beiden überstehenden Schrauben plan zu feilen.

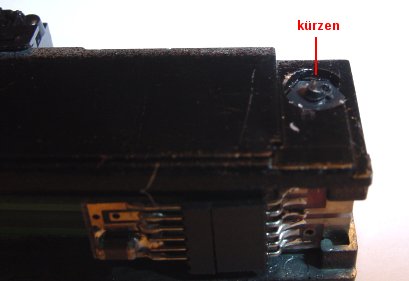

Hier einer der "Übeltäter" der gekürzt werden muß.

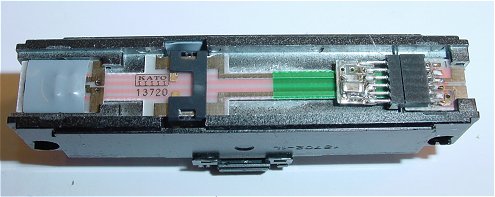

Analogplatine entfernen.

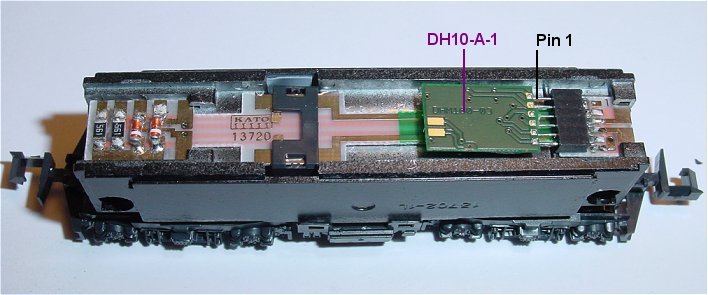

DH10-A-1 ist in die Schnittstelle eingeschoben, auf Pin 1 achten. Der dieser Decoder muss also gedreht eingebaut werden.
