Hobbytrain by Lemke E 40 Ep IIIa DB       27.12.2010

Umbauanleitung:  hier mit Multiprotokolldecoder DHP 160

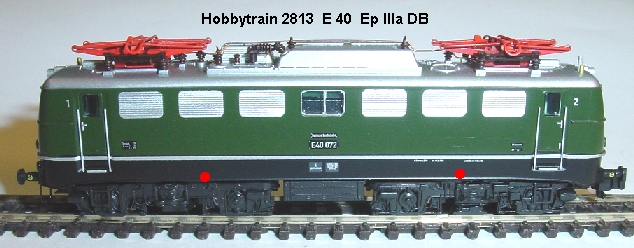

Gehäuseseitenwände vorne und hinten, (rote Punkte) links und rechts leicht spreizen und nach oben abheben.

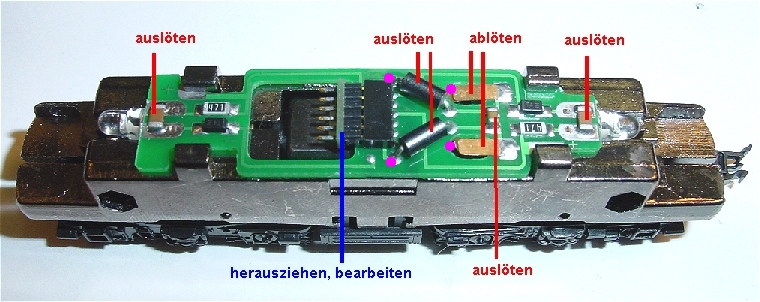

Normalerweise recht ein Auslöten des Kondensators zwischen den Motoranschlössen. Bei weiterhin unwilligen Decodern lötet man die beiden schwarzen Drosseln aus und ersetzt sie durch je eine Drahtbrücke. Da es immer wieder zu Kontaktproblemen der Motorfedern mit den Platinenmotorfedern kommt ist es sinnvoll die Platinenfedern abzulöten und die Drahtbrücken, die anstelle der Drosseln eingelötet werden, vom linken lila Punkt direkt zur Motorfeder zu Führen.
Der Analogstecker wird bearbeitet. Dazu drückt man mit einem Messer die schwarze Isolierung nach rechts von den Stiften ab. Es bleibt die Platine mit eingelöteten Stiften. Die Enden der Messingstifte werden an den Decoder angelötet. Dann erst wird mit Elektronik-Seitenschneider das Platinchen abgeschnitten. Die verbleibende länge der Stifte ist genau ausreichend für die Schnittstellenbuchse.

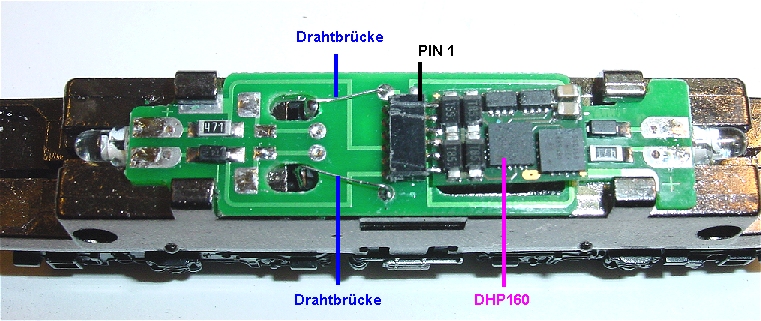

Die bearbeitete Platine mit Decoder. Die Drahtbrücken Führen jetzt direkt an die Motorfedern wo sie angelötet sind. Kondensatoren über den LED und am Motor sind entfernt.
