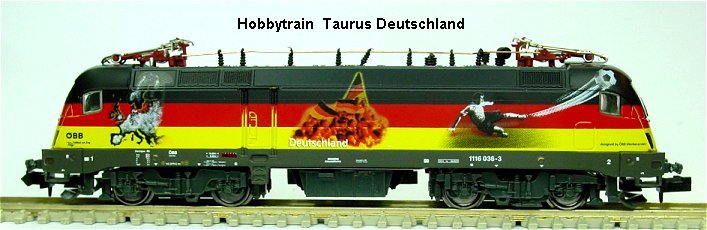

Hobbytrain Taurus Deutschland 17.12.2008

Umbauanleitung: Hier mit Kühn N025 DCC Decoder

Gehäuse unten leicht spreizen und nach oben abziehen.

Platine wird nicht ausgebaut.

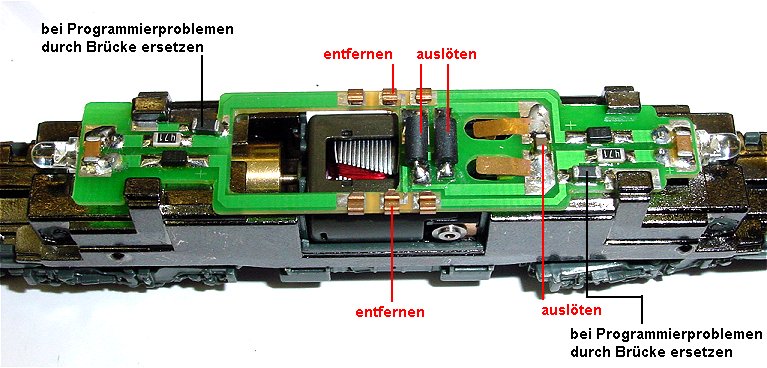

Entstürdrosseln und SMD-Kondensator auslöten. Beide Verbindungsbleche seitlich abziehen. Sollten in ganz wenigen fällen Programmierprobleme auftreten, dann beide Kondensatoren durch je eine Drahtbrücke ersetzen.

Auf den Motor wird ein 0,3mm dickes Plastikplättchen geklebt, Abmessungen wie im Bild. Der Rotor wird nicht im Lauf beeintRüchtigt.Decoder wird mit Doppelklebeband auf die freie Stelle geklebt, Anschlösse zeigen zu den Motorfedern.

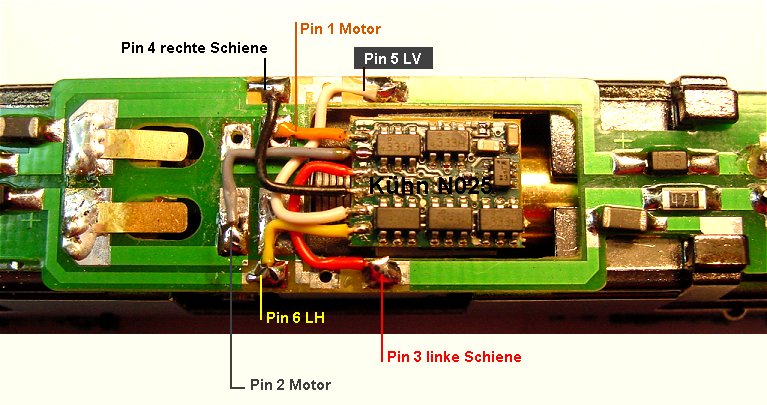

Kühn N025 DCC Decoder ist mit Doppelklebeband aufgeklebt. Die Litzen sind so kurz wie möglich angelötet. Pin 1 orange an MotorLötpad. Pin 2 grau an MotorLötpad. Pin 3 rot an linke Seite = linke Schiene. Pin 4 schwarz an rechte Seite. Pin 5 weiß an Lötpad oben rechts. Pin 6 gelb an Lötpad unten links.

Sollten die Motorfedern Kontaktprobleme haben kann man diese auslöten und beide Motorlitzen direkt an die Motoranschlösse löten.
