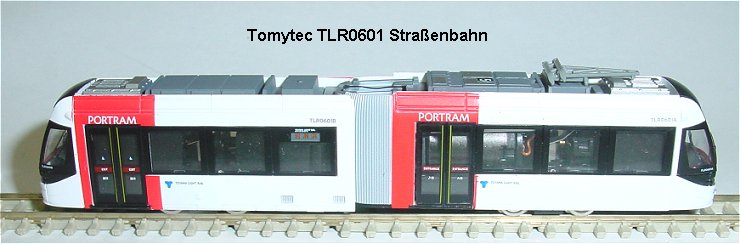

KATO Tomytec Strassenbahn 11.09.2009

Umbauanleitung: Ein DHL100 oder DHL161 DCC passt auf die Kunststoffplatte des Oberteils

Beide Gehäuse unten leicht spreizen und nach oben abziehen.

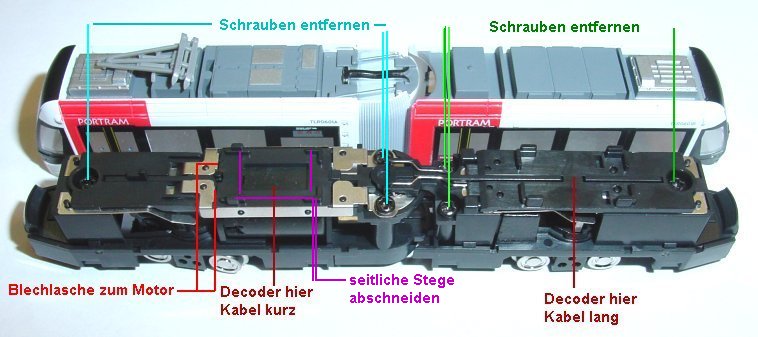

Der Decoder kann sowohl vorne als auch hinten eingebaut werden. Einbau vorne hält die Kabel kurz und diese brauchen nicht über den Drehpunkt verlegt zu werden.
Da die Motorzuleitungen an dem jeweiligen Blechstreifen der Stromabnehmer sitzen muss man leider die Tram zerlegen um die Blechlaschen abschneiden zu können. Ein Schnitt an anderer Stelle macht mehr Arbeit.

Also rechts drei Schrauben herausdrehen und hintere Platte abnehmen, dann links drei Schrauben herausdrehen und vordere Platte abnehmen. Nun sieht man den Motor mit den beiden Anschlössen.

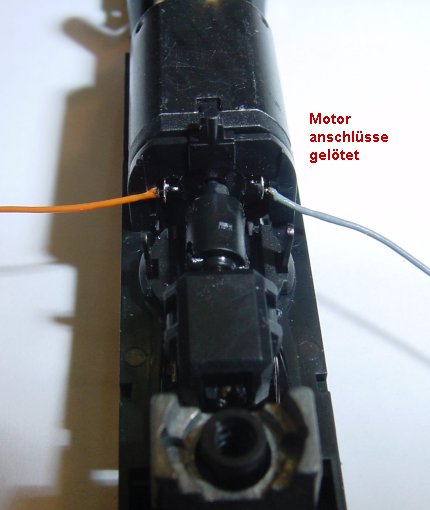

An die beiden Lötanschlösse des Motors wird je eine Litze angelötet und die Deckplatten vorne und hinten wieder verschraubt.

Um den Decoder aufzukleben müssen die seitlichen Stege ( Bild 2 ) mit einem Cuttermesser abgeschnitten werden.

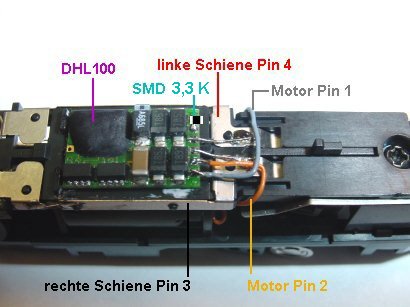

Decoder ist aufgeklebt. Pin 1 unten grau an Motorfahne vorne. Pin 2 orange an Motorfahne hinten. Pin 3 blanker Draht an Schleiferblech vorne im Bild, Pin 4 blanker Draht an Schleiferblech oben. über Pin 5 und 6 wird ein SMD-Widerstand 3,3K gelötet der dann weiter an LED Beleuchtung Masse geht.
Einstellungen: Adresse XX, Geschwindigkeit 4, Verzögerung 3, Impuls 2, Halteabschnitte nach Belieben.

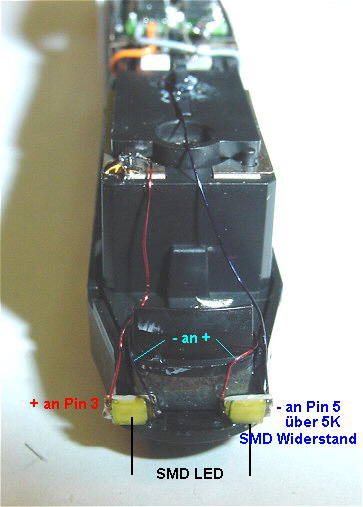

Nun kommt die Frontbeleuchtung. An je eine SMD LED (LTK150/1206) wird ein roter Plusdraht und ein blauer Minusdraht gelötet. Wer in der Lage ist die drähte auf die Vorderseite der LED zu löten kann diese leichte ankleben. Beide LEDs wie im Bild mit Sekundenkleber ankleben (es ist richtig das sie ca. 1 mm seitlich überstehen, da die Gehäuselampen weit außen sitzen). LED rechts plus wird an LED links minus gelötet. LED rechts minus Führt an Pin 5/6 SMD-Widerstand. LED links plus an linkes Schleiferblech. Wer hinten noch rotes Licht haben möchte muss das Ganze mit roten LEDs hinten ebenfalls machen. Dabei muss dann in die Minus oder Plusleitung ebenfalls ein 3,3K SMD-Widerstand gelegt werden und plus an linkes Schleiferblech, minus an Pin 5/6.

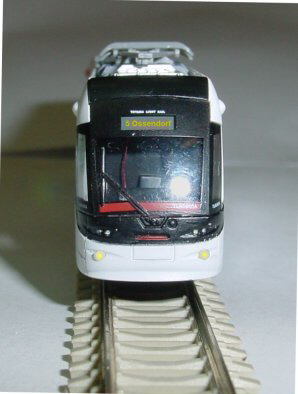

In das Gehäuse vorn wird an den angedeuteten Lampen je ein Loch 1mm gebohrt. Dann wird von einem 1mm Lichtleitkabel je ein 3 mm langes Stück abgeschnitten, mit Pinzette einseitig nahe an eine Lötkolbenspitze gehalten bis das Ende sich leicht pilzfürmig verformt. In die Bohrung wird das Stück mit Pilz nach außen hineingesteckt. Der Pilz sieht aus wie die Scheinwerferscheibe. Damit wäre der Umbau erledigt.
