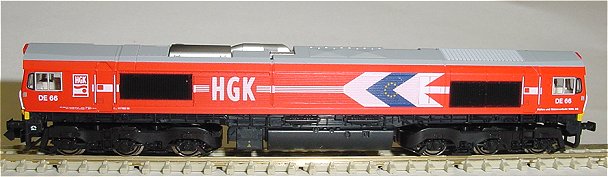

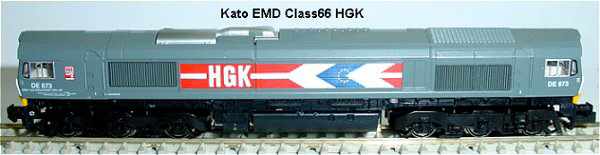

KATO HGK Köln DE66 27.12.2008 Update: 05.05.2009

Umbauanleitung: Es passt ein SLX831= DHL050 oder ein DHL100=Trix66830 oder ein Kühn N025 etc unter den Stecker.

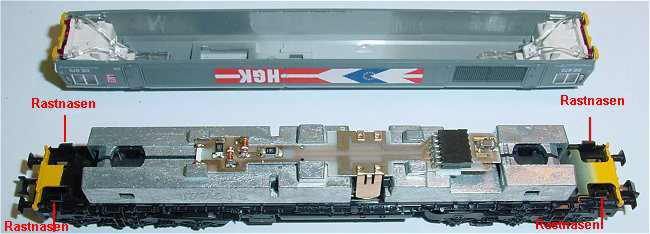

Gehäuse abnehmen. Dazu das Gehäuse vorn und hinten an den Rastnasen leicht spreizen und Gehäuse nach oben abziehen.

Die Rastnasen, die in diesem Modell sehr weit vorn sitzen.

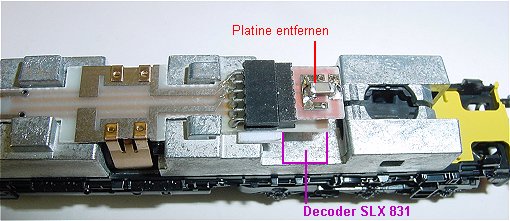

Dieses Modell besitzt eine vernünftige Schnittstelle. Die Dummyplatine herausziehen und einen leeren Stecker einschieben. Der Decoder, hier ein DHL050 der völlig ausreicht, wird unter die Platine geklebt. Es passt auch ein Kühn N025 oder ein Trix 66838 Multiprotokoll Decoder.

Ist kein Stecker zur Hand, kann man auch die Dummyplatine mit einem Seitenschneider abschneiden und die Litzen an die verbliebenen Pin löten.

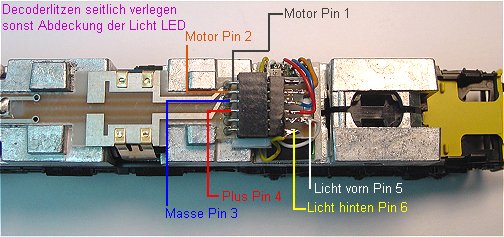

Decoder DHL050 quer eingeklebt, Anschlösse hier oben im Bild. Pin 1 orange an Stecker pin 1 oben. Pin 2 grau an Stecker 2 von oben. Pin 3 blau Masse an Stecker 3. Pin 4 rot an Stecker 4. Pin 5 weiß an Stecker 5 und Pin 6 gelb an Stecker unten.

Einstellungen: Adresse XX, Geschwindigkeit 6, Verzögerung 5, Impuls 2, Halteabschnitte nach Belieben.

Achtung, die Lok hat 20 cm Auslauf auch wenn der Nothalteknopf gedrückt wird weil man sich verschätzt hat.

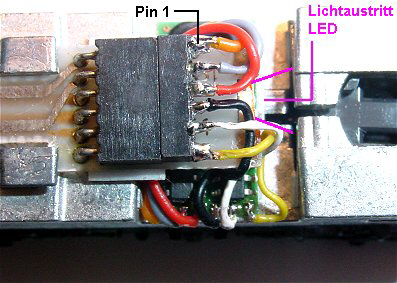

Wichtig ist, die Litzen seitlich zu verlegen weil sonst die Licht LED durch die Litzen abgedunkelt wird. Die LED sitzt in der Platine in einem Schlitz.

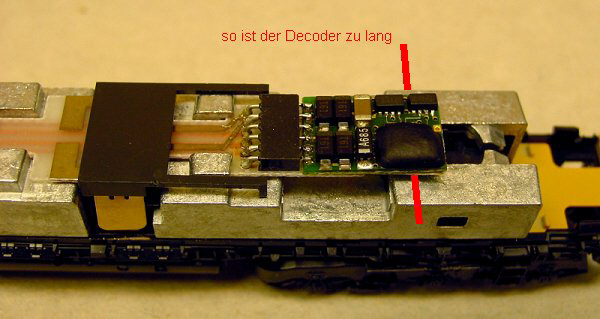

Steckt man den DHL100 direkt in die Schnittstelle, dann ist er 3mm zu lang und blockiert den Lichtleiter im Gehäuse. Abhilfe: Entweder den eingeschobene Decoder ca. 40 Grad nach oben biegen, dann Gehäuse hinten aufsetzen und danach vorne den Lichtleiter positionieren und Gehäuse aufsetzen. dabei wird der Decoder wieder nach unten gedrückt.

ODER

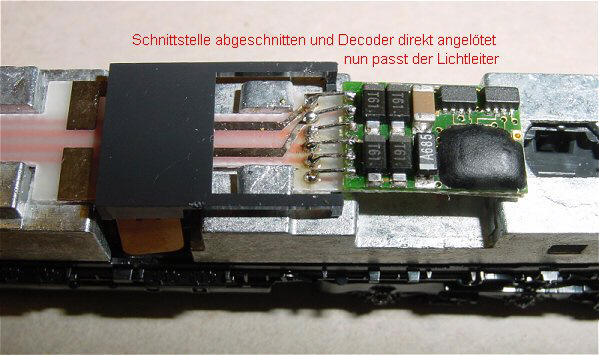

Die Schnittstellenbuchse abzwicken und den Decoder an die verbliebenen Pins anlöten.

Diese Methode ist besser da mit vorheriger Methode beim Abnehmen des Gehäuses der Lichtleiter wegbrechen kann.
