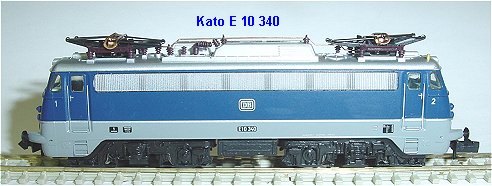

KATO E10 340 17.11.2006

Umbauanleitung: Ein DHL100 passt auf die Platine

Gehäuse unten leicht spreizen und nach oben abziehen.

Platine wird nicht ausgebaut.
Da die beiden Motorstromfedern sporadisch zu Kontaktschwierigkeiten neigen löte ich sie grundsätzlich aus und die beiden Motorzuleitungen grau und orange direkt oben an die Motoranschlösse.

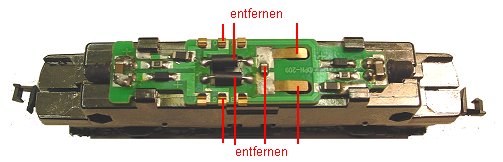

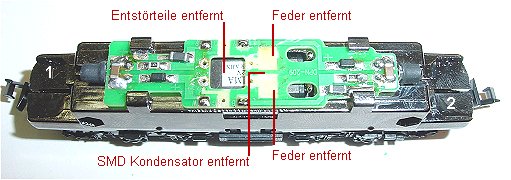

Entstürdrosseln, SMD-Kondensator und Motorfedern auslöten. Beide Verbindungsbleche seitlich abziehen.

Decoder wird mit Doppelklebeband auf die freie Stelle geklebt, Anschlösse zeigen zu den Motorfedern.

Das Ganze noch einmal etwas größer.

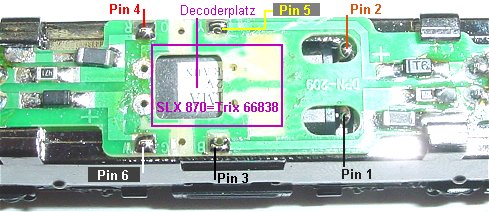

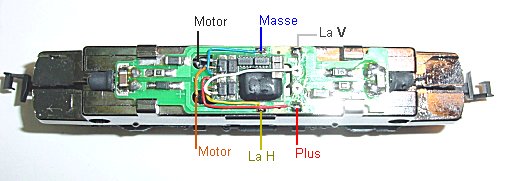

Decoder ist aufgeklebt. Pin 1 oben links grau an Motorfahne oben anlöten. Pin 2 orange an Motor unten. Pin 3 blau an Masse oben B, Pin 4 rot an Plus unten rechts R, Pin 5 gelb an Licht hinten Y , Pin 6 weiß an LaV W
Im Bild ist ein SLX870 Multiprotokolldecoder eingeklebt.
Einstellungen: Adresse XX, Geschwindigkeit 5, Verzögerung 4, Impuls 2, Halteabschnitte nach Belieben.

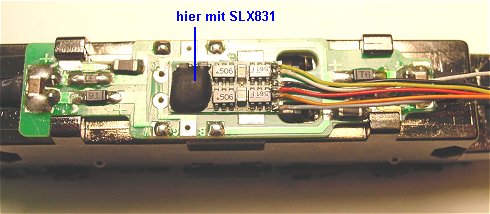

Mit SLX831=DHL050 ist der Platzverbrauch nicht so gro� und der Decoder von der Leistung her allemal ausreichend.
