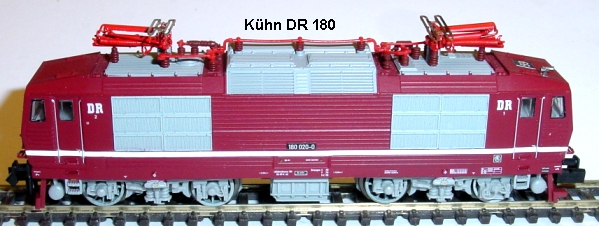

Kühn DR V180 01.09.2014

Umbauanleitung: Es passt ein Doehler&Haass DH18A

Gehäuse abnehmen, dazu erst den unteren grauen Bodenteil ausrasten und dann mittig Gehäuse spreizen und abziehen.

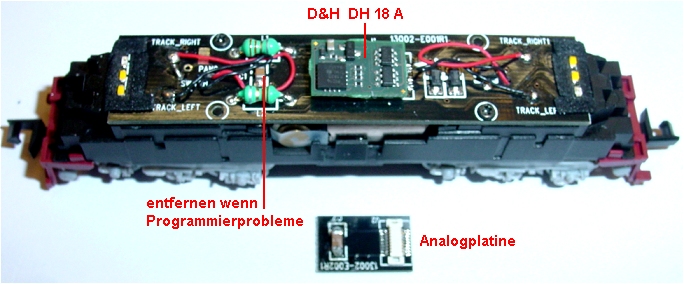

Im Originalmodell ist eine Analogplatine in die next 18 Buchse eingeklippst. Diese wird nach oben aus der Buchse herausgezogen. Nun wird die DH18A Platine in die Buchse eingerastet. Das wars bereits.
Sollte die Lok zicken dann kann der Kondensator zwischen den Motorleiterbahnen (siehe Bild) ausgelötet, oder mit einem Seitenschneider ausgezwickt werden. Reicht das nicht für eine Programmierung können beide Drosseln (grün mit Werteringen) mit Kupferlackdraht überbrückt werden. Wer auf Sound aufrästen will wird die Drosseln auslöten müssen um genügend Platz für den SD 18 A Sounddecoder zu schaffen. Lautsprecher kommt dann unter die Lok.
