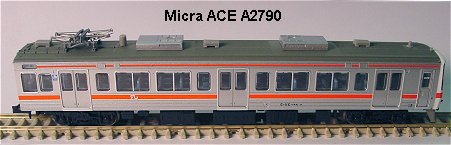

Micro ACE A 2790 13.08.2008

Umbauanleitung: Hier der Umbau mit einem DHL100 SX-Decoder sowie einem SLX802 Schaltdecoder

Motorwagengehäuse durch Spreizen der Wagenseitenwände nach oben abnehmen.
Feder innen unter dem Stromabnehmer entfernen.

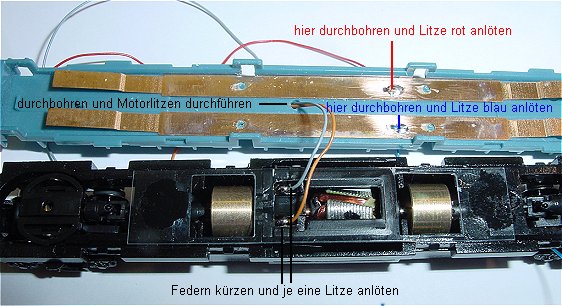

Die Sitzabdeckung wird ausgerastet. In die beiden Messingfedern, welche auf den Achsfedern liegen, wird je ein 0,5 mm Loch gebohrt und je eine Litze rot und blau eingelötet. Die Litzen werden durch das jeweilige Loch nach oben durchgesteckt. Vom Motor werden die umgebogenen Federn abgeschnitten und je eine Litze orange und grau angelötet. Dann wird genau über den beiden Litzen ein 1,2mm Loch gebohrt und diese beiden Litzen hindurchgesteckt. Nicht weiter nach rechts bohren sonst blockieren die Litzen im ungünstigen Fall den Motor.

Sitzabdeckung wieder einrasten (wer beide Messingleiter anklebt, hat es leichter)

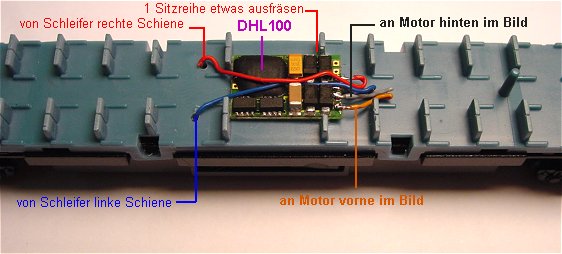

Decoder DHL100 nach teilweisem Wegfräsen einer Sitzreihe aufgeklebt. Orange vom Motor an Pin 1, grau vom Motor an Pin 2, blau von Messingbahn (linke Schiene) an Pin 3, rot von Messingbahn rechte Schiene an Pin 4. Pin 5 weiß an Lampe weiß vorne, Pin 6 bleibt frei.

Einstellung: Adresse XX, Höchstgeschwindigkeit 5, Anfahr -und Bremsverzögerung 3, Impuls 2 (manchmal auch 3) Halteabschnitte nach Belieben.

Der Schlußwagen wird mit einem Schaltdecoder für den Lichtwechsel ausgerüstet.
