Minitrix Adler 25.01.2006

Umbauanleitung: Einbau eines Kuehn DCC N025 Decoders

Gehäuse von Motorwagen ausrasten und abnehmen. Gehäuse von zweitem Wagen abnehmen und zusätzlich Dach ausrasten

Die beiden Litzen werden oben am Motor und unten an den Lötpads abgelötet. Beide Lötpads können entfallen. Kondensator auslöten. Zwei längere Litzen orange und grau an die Motorkohlebleche ablöten. Orange oben, grau unten. Litzen nach unten durchziehen. Wagenkasten wieder aufsetzen.

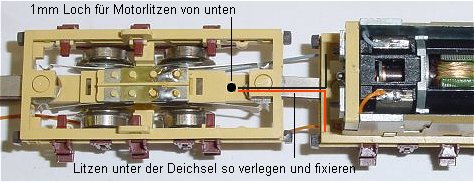

Die Litzen vom Motorwagen werden unter dem Fahrgestell bis Mitte Deichsel fixiert und unter der Deichsel zum zweiten Wagen verlegt. Im zweiten Wagen an der markierten Stelle ein 1mm Loch bohren und Motorlitzen durchstecken.

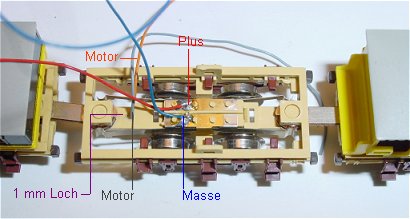

An den Federn des zweiten Wagens werden die Stromabnehmerlitzen angelötet. Hier im Bild rot und blau.

Im Wagenkasten des zweiten Wagens wird die erste Sitzlehne 2mm tiefer eingefräst in der Breite des Decoders. vor dem zweiten Sitz wird ein 1mm Loch gebohrt durch das später die vier Litzen von unten durchgezogen werden. Auf die ausgefräste Lehne wird mit Sekundenkleber ein 0,5mm Plättchen als Sitz für den Decoder geklebt. Das Plättchen wird seitlich und am Rand braun gestrichen wie die Sitze.

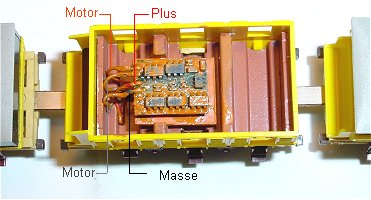

Der Decoder ist eingeklebt und die Litzen sind verlötet. Pin 1 oben links. Nun wird eine Probefahrt gemacht und danach der Decoder seitlich braun gestrichen. Solange die Farbe nicht trocken ist, kann der Decoder Fehler anzeigen.

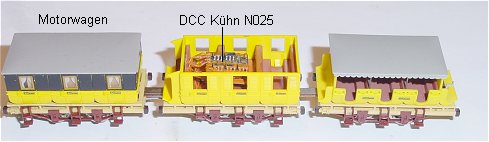

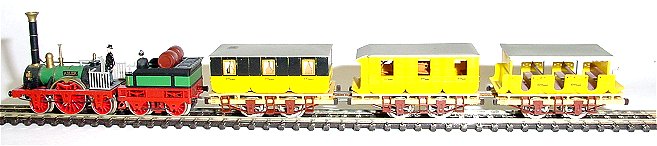

So sollte es fertig aussehen. Links der Motorwagen, in der Mitte der Decoderwagen, recht ein Wagen zur weiteren Stromabnahme. Dach aufsetzen und als Krönung aus der Preiser Serie Hochzeit einen Lokführer und einen Heizer auf die Lok setzen.
