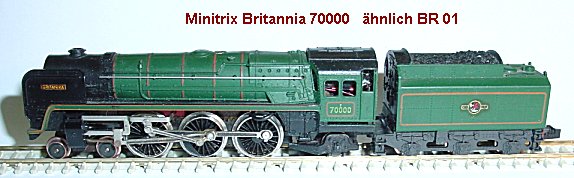

Minitrix Britannia (abgeänderte BR 01) 06.08.2006

Umbauanleitung: Kühn N025 im Tender

Lokgehäuse und Tendergehäuse abnehmen. Dazu Schraube im Dampfdom lösen und Schraube im Tenderboden lösen. Zum besseren Arbeiten Lok und Tender trennen.

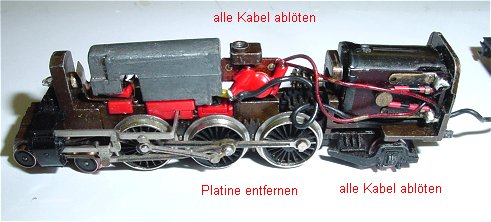

An der Lok wird die Platine entfernt und der Motor durch lösen der beiden Schrauben an der Rückwand herausgenommen nachdem auch hier alle Kabel abgelötet wurden. Die Litzen zum Tender werden alle neu gelegt.

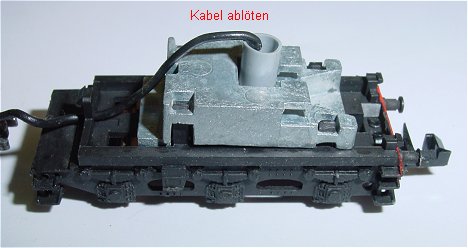

Das Kabel wird entfernt, der Ballast abgenommen und Masse sowei Pluskabel verlegt. Diese beiden Litzen werden mit den Masse und Pluskabel von der lok zusammengelötet und dann erst an den Decoder.

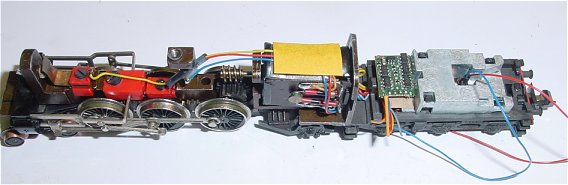

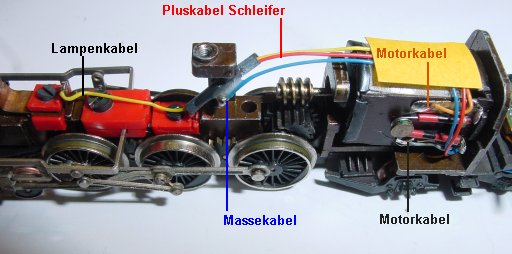

Am Motor werden zwei Kabel angelötet, orange oben, grau unten und zum Tender verlegt. An der Gehäusehalterung wird das blaue Massekabel angelötet sowie an dem Pluspin davor die rote Plusleitung von den Radschleifern. An die Lampe kommt ein neues Kabel, hier gelb, und alle werden wie im Bild zum Tender verlegt.

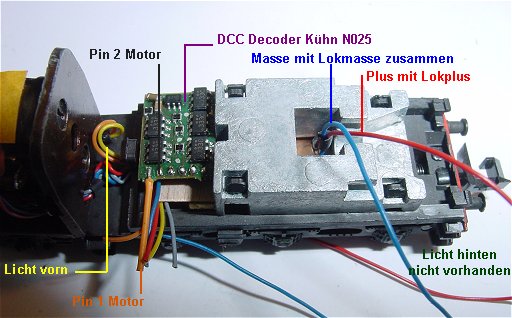

Der Kühn Decoder wird im Tender vorn quer eingeklebt, alle Litzen verlaufen durch das Loch über der Tenderdeichsel, unter dem Decoder hindurch und seitlich heraus. Hier müssen dann die beiden blauen Litzen zusammen an den Lötpunkt des Decoders gelötet werden, ebenso die beiden roten von Lok und Tender. Pin 6 bleibt frei weil die Lok keine rückwärtige Lamps hat.
