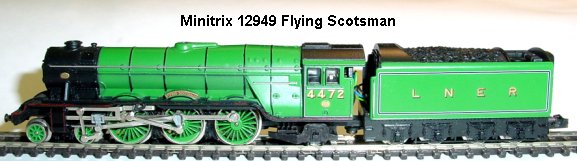

Minitrix Flying Scotsman 4472 01.06.2007

Umbauanleitung: Es passt ein TRIX 66836 in den Tender unter das Gewicht, hier jedoch ein Umbau mit DCC Decoder Kühn N025.

Dies ist das Fahrgestell der alten BR 01. Domschraube am Kessel entfernen, Halteschraube unter dem Tender entfernen, beide Gehäuse abnehmen.

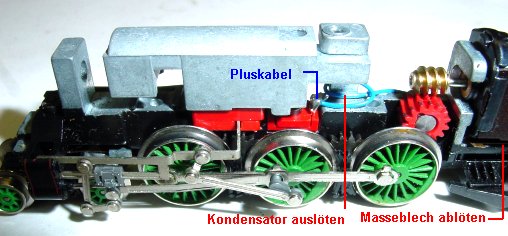

Kondensator auslöten und unter dem Motor das Masseblech, welches an der unteren Motorkohlehalterung angelötet ist ablöten und herausziehen. Gehäuse wieder aufsetzen.

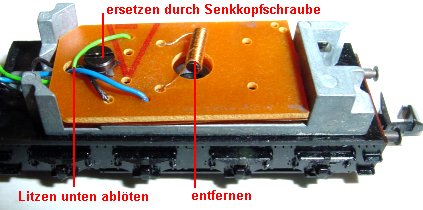

Tenderplatine losschrauben, die Schraube wird ersetzt durch eine Senkkopfschraube welche später bändig mit der eingesetzten Platine gefeilt wird. Litzen ablöten da sie am Decoder oben angelötet werden. Drossel auslöten.

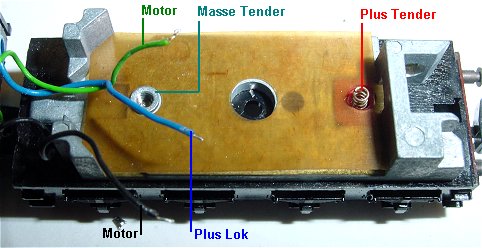

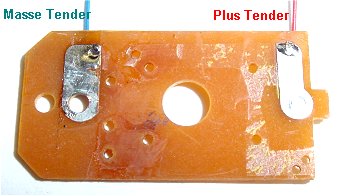

An die Leiterbahn der Masse wird eine Litze unten angelötet und durch ein Loch nach oben verlegt. An die Plusleiterbahn ebenfalls eine Litze ablöten und durch eine Bohrung nach oben verlegen.

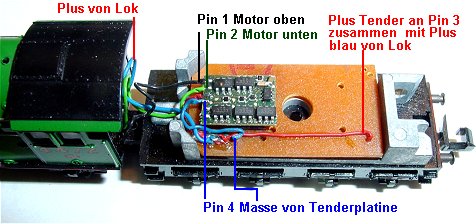

Der Decoder wird auf die plangefeilte Schraube der Platinenbefestigung geklebt, 1mm Abstand zur Befestigungsbohrung. Pin 1 schwarz an Motor, Pin 2 grün an Motor, Pin 3 rot an einen Löthilfspunkt in Form eines Abschnittes einer Radschleiferfeder der auf der Platine (im Bild vorne links) aufgeklebt wird. Hier wird blau von der Lok und rot vom Tenderplus angelötet. Pin 4 blau von Tendermasse.

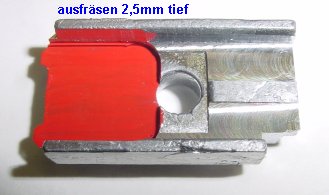

Damit nun das Gewicht wieder auf den Tender passt wird ein Stück in den Abmessungen des Decoders 2 bis 2,5 mm tief herausgefräst und mit Farbe isoliert. Gewicht aufsetzen, Tendergehäuse aufsetzen und festschrauben. Dabei nicht die Litzen von der Lok einklemmen.
