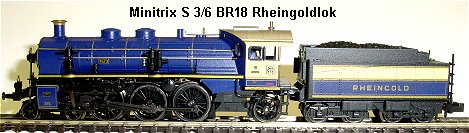

Minitrix BR S3/6 BR18 Rheingold mit Schnittstelle 13.04.2005

Umbauanleitung: Ein TRIX 66836 oder SLX830=DHL100 oder SLX870 DCC passt in die Tenderschnittstelle.

Wegen Fehlfunktionen im Selectrix-Betrieb sollte dieser Umbau gemacht werden. Diese Fehlfunktionen resultieren aus der eingelöteten Drossel und, je nach Modell, eines Kondensators die einen Schwingkreis bilden.

Tendergehäuse nach Entfernen von zwei Schrauben unterhalb der Deichsel anheben und nach hinten abheben.

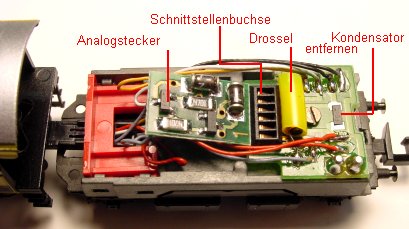

Plastikteil über dem Motor unten ausrasten und nach oben abziehen. Kondensator und Drossel ablöten. Analogplatine entfernen.

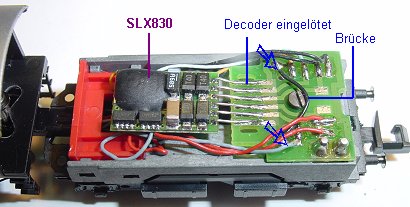

Wer Wert auf sicheren Betrieb legt, sollte den Decoder eiblöten. Dazu wird die Decoderbuchse seitlich oben und unten mit einem Messer angehoben und ausgerastet. Die Leiterbahnen werden vorsichtig verzinnt und der Decoder eingelötet.

Einstellungen: Adresse XX, Geschwindigkeit 6, Verzögerung 4, Impuls 1, Halteabschnitte nach Belieben. Die Lok hat eine sehr hohe übersetzung, trotzdem sollte Geschwindigkeit 7 wegen der Regelkurve nicht benutzt werden.
