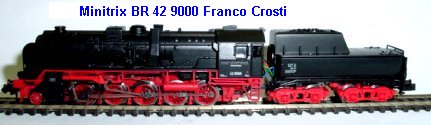

Minitrix BR 42 9000 Franco Crosti 01.11.2002

Umbauanleitung: Es passt ein TRIX 66836 in die Schnittstelle im Tender.

Die Lok hat im Tender eine Schnittstelle

Tendergehäuse abnehmen durch entfernen der Bodenschraube.

Die Analogplatine wird aus der Buchsenleiste herausgezogen und durch den Trix 66836 ersetzt.

Unter die Platine passt ein Stück Walzblei, welches gegen die Kabel isoliert werden muß.

In den Kohleaufsatz passt ebenfalls ein Stück Walzblei, welches man nach den Massen der Öffnung zuschneidet. Der Lauf des Tenders wird erheblich ruhiger.

Einstellung des Decoders: Adresse XX, Höchstgeschwindigkeit 5, Anfahr- und Bremsverzögerung 3, Impuls 1, weich, Halteabschnitte nach Belieben.

Impuls weich heißt, beim Einstellen der Kennwerte kann man diese Einstellung für den Glockenankermotor auswählen.

Hier im Bild das ausgeschnittene Stück Walzblei, welches innen in den Tenderaufsatz eingeklebt wird. Die Seite zum Decoder wird mit einem Stück Tesafilm zusätzlich isoliert.
