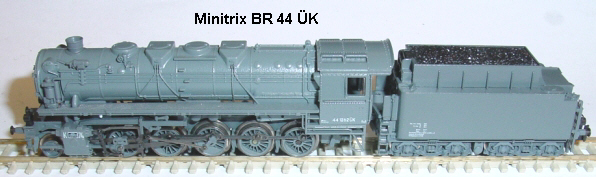

Minitrix BR 44 ÜK      31.01.2010 Umbauanleitung: Hier mit einem DHP160 SX1 - SXII - DCC Decoder
	Tendergehäuse abnehmen durch Entfernen von zwei Schlitzschrauben links und rechts von der Deichsel. Gehäuse nach oben abnehmen. Lokgehäuse bleibt drauf. Nur den Kohleaufsatz abzunehmen reicht nicht.
	Die Analogplatine herausziehen, dabei verbiegen sich meist die 6 Kupferfedern welche die 6 Drahtbeinchen des Decoders auf die Leiterbahnen der Platine drücken sollen. Fazit: Ein sicherer Kontakt ist nicht mehr gegeben. Daher lötet Trix bei Reklamationen den Decoder direkt auf die Platine weil sie um die Unzuverlüssigkeit der Schnittstellenbuchse wissen. Die Buchse durch Ausrasten der beiden Nasen seitlich herausheben. Die Drossel durch eine Drahtbrücke ersetzen. Bei weiteren Lesefehlern während des Programmierens kann man den Kondensator ebenfalls ersatzlos auslöten.

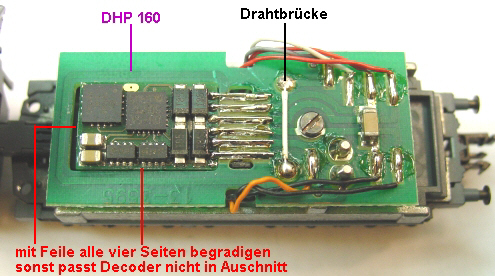

	Die Drossel ist durch weißen Draht ersetzt. Der Decoder DHP160 ist eingelötet, Pin 1 unten im Bild. Leider sind die zur Zeit ausgelieferten DHP160 noch an allen vier Seiten mit kleinen 2 mm langen 0,6 mm breiten Noppen versehen und diese müssen mit einer Feile bändig mit den Seitenkanten gefeilt werden, sonst passt der DHP160 nicht in die vorgesehene Aussparung der Platine.
