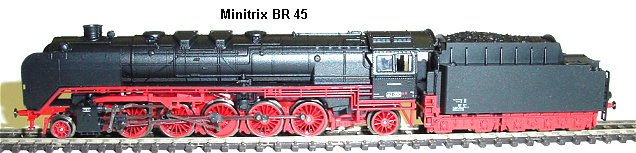

Minitrix BR 45 08.03.2007

Umbauanleitung: Es passt ein DHL100=SLX830=Trix66836 oder 66838=DHL160 in die Schnittstelle im Tender

Gehäuseschrauben Tenderunterseite vorne herausnehmen und Tendergehäuse anheben und nach hinten ausrasten (1 Rastnase hinten)

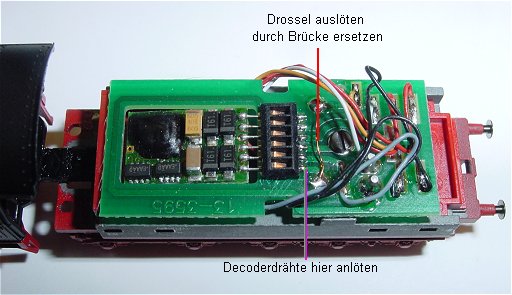

Von der Platine wird die Drossel abgelötet und durch eine Drahtbrücke ersetzt. Die Analogplatine wird herausgezogen und der Decoder mit passend abgelängten drähten eingeschoben. Da diese Schnittstelle immer Probleme macht werden die einzelnen drähte hinter der Schnittstellenbuchse mit den Leiterbahnen verlötet. (1 Lötpunkt)

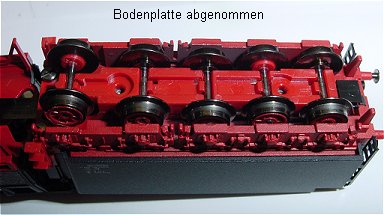

Die Bodenplatte über den Achsen des Tenders wird abgeschraubt und bearbeitet.

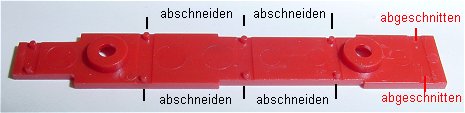

Die Nippel an der Innenseite der Bodenplatte werden abgeschnitten. Dadurch haben die Achsen mehr höhenspiel und laufen auf der Schiene statt teilweise darüber zu schweben ohne Kontakt zur Schiene zu haben. Ergebniss ist eine bessere Stromabnahme der TenderRäder.
