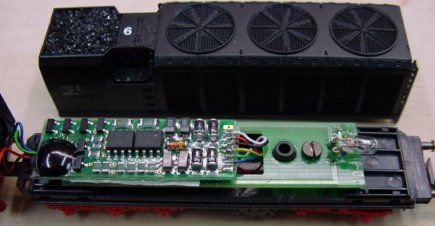

Minitrix BR 52 Kondenstender neue AusFührung mit Faulhabermotor

Umbauanleitung: Ein TRIX 66830 ist vorgesehen für die Schnittstelle, hier beschrieben der Einbau eines TRIX 66832, der billiger ist und einen Raucherzeuger zulüsst.

Schnittstellenplatine herausziehen. Vorderen eingelöteten Stromabnehmerpin abfeilen bis zur Platinenhöhe. (Leiterbahnen nicht zerstören) Schraube vorn durch Senkkopfschraube ersetzen. Alle an der Platine von oben angelöteten Kabel jetzt von unten in die Löcher eiblöten, dadurch Gewinn an Bauhöhe. Schnittstellenstecker ausrasten, wird nicht gebraucht. Kabel an neuen Dekoder ablöten, Dekoder nach rechts auf die Bauteileseite legen und Kabel an die Leiterbahnen des Schnittstellensteckers ablöten. Jetzt Klebeband, in diesem Fall etwas dickeres Doppelteppichklebeband auf die Platine und Dekoder nach links klappen und aufkleben. Beim Programmieren haben sich folgende Werte bewährt: Geschwindigkeit 5, Anfahr- und Bremswert 3, Impuls 1 (wegen Faulhabermotor)
