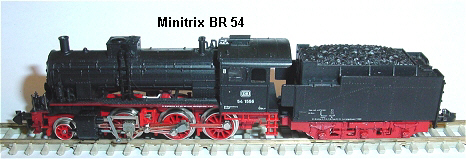

Minitrix Br 54 18.02.2010

Umbauanleitung: mit DHL160 SX/DCC Multiprotokolldecoder

Tendergehäuse abnehmen durch Entfernen der Deichselschraube. Lokgehäuse wird nach Fertigstellung des Tenders abgenommen.

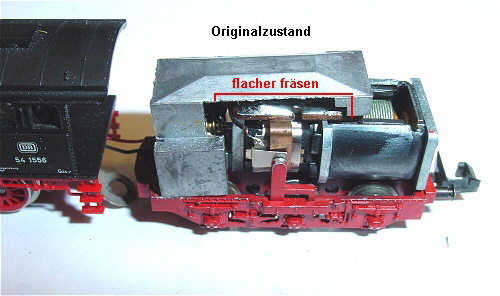

Tender vor dem Umbau. Ballastgewicht abnehmen, dieses wird bearbeitet da der Decoder unter das Gewicht über dem Motor eingebaut wird.

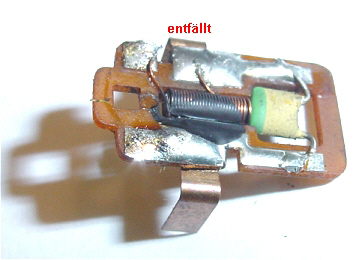

Die komplette Platine entfällt.

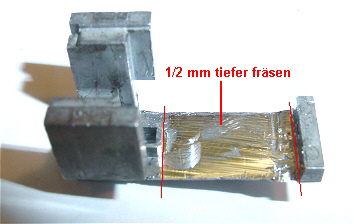

Von dem gewicht wird an der Unterseite 0,5 mm abgetragen, (fräsen oder Feilen).

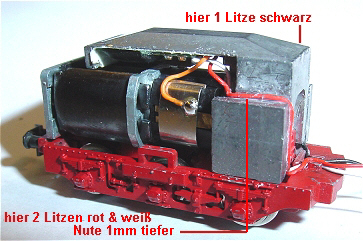

Seitlich ist auf der rechten Seite eine Kabelnut, diese muß auch auf der linken Seite eingefeilt/gefräst werden, sowohl vorne wie auch oben.

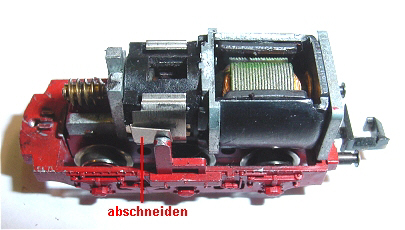

Die Kohleblechnase wird abgeschnitten (NICHT den Steg wegbrechen).

Der Decoder wird mit Litzen versehen, Pin 1 grau, 2 orange, 3 schwarz, 4 rot, 5 frei weil hinten keine Lampe ist und 6 weiß. Man kann die weiße Litze über beide Anschlüsse 5 und 6 löten und hat dann bei Vorwärts- und Rückwärtsfahrt vorne weißes Licht.

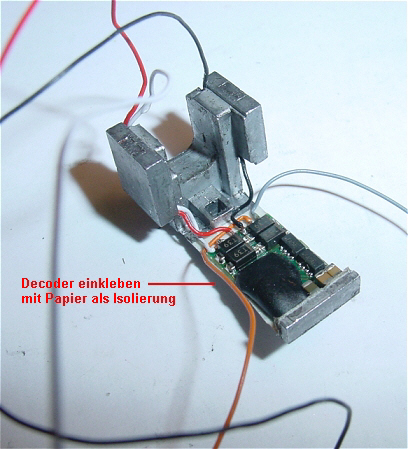

Auf die Unterseite des Decoders wird ein Streifen Tesakrepp geklebt, dieser steht hinten 2 mm über und wird hochgeklappt um auch hinten eine Isolierung zu haben. Decoder wird nun auf das Ballastgewicht mit Sekundenkleber aufgeklebt und verdrahtet. Die Litzen werden in die Kabelnuten gelegt.

Tender fertig, Gehäuse aufsetzen und Lokgehäuse abnehmen.

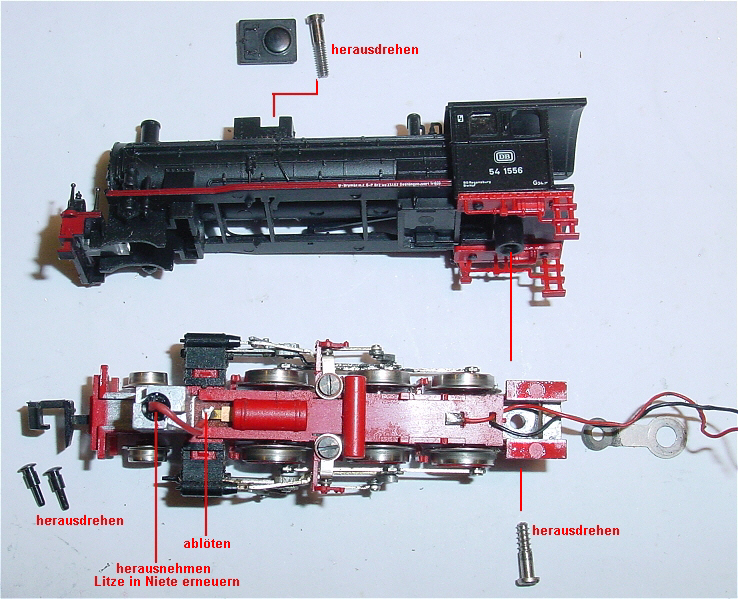

Lok zerlegt. Schraube im Sanddom entfernt, Schraube unter dem Führerstand entfernt, diese Hält auch die Tenderdeichsel. Beide Puffer vorne herausgezogen, dann geht das Gehäuse nach oben abzunehmen.
Schwarze und rote Litze wird abgelötet und durch die beiden Litzen vom Tender ersetzt. Bajonetverschluß der vorderen Birne herausnehmen, das rote Kabel unten ablöten und aus der Niete auslöten. Die weiße Litze nach vorne zur Birne verlegen, Bajonetverschluß auf die Litze fädeln und die Niete wieder ablöten. Nun Decoder programmieren und dann das Lokgehäuse wieder aufsetzen.
Viel Erfolg beim Umbau.
