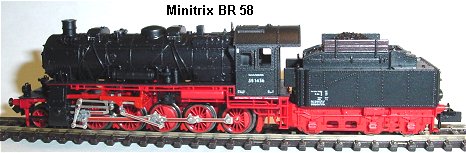

Minitrix BR 58 mit Schnittstelle 24.01.2007

Umbauanleitung: Es passt ein TRIX 66836=SLX830 oder ein Multiprotokolldecoder 66838=SLX870.

Da hier nur die Programmierschwierigkeiten beseitigt werden sollen braucht man nur das Tendergehäuse durch Herausdrehen der beiden Schrauben vorn links und rechts der Deichsel nach hinten ausrasten.

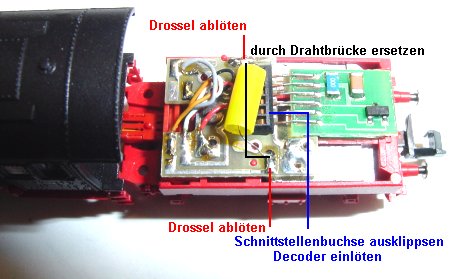

Verursacher von Programmierfehleranzeigen ist die Drossel (gelb) links im Bild. Diese wird oben und unten auf der Platine abgelötet und durch eine Drahtbrücke ersetzt. Die Analogplatine wird herausgezogen und die schwarze Federbrücke ausgerastet. Diese Federn sind die Hauptursache wenn die Lok Führt, aber das oder ein Licht nicht brennt, oder Licht funktioniert und Lok Führt nicht. Daher Decoder mit Doppelklebeband hinten fixieren und die Anschlussdrähte auf der Platine festlöten. Damit sind 99 % der Störfälle behoben.
Einstellungen: Da die Lok ein sehr gut untersetztes Getriebe hat wird die Geschwindigkeit auf 6, Verzögerung auf 4, Impuls auf 3 und erweiterte Kennwerte auf Faulhaber weich gesetzt.
Das war´s dann schon.
