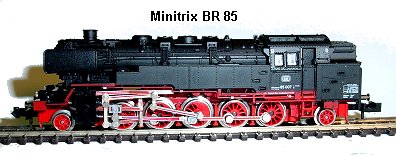

Minitrix BR 85 007      18.07.2004

Umbauanleitung: Einbau eines SLX 830
Gehäuse der Lok abnehmen. Dazu erst die Schraube im Lokgehäuse entfernen.
Das Ballastgewicht herausziehen. Die Platine entfällt. Beide Federn vorn von der Platine ablöten. Die im Bild vordere Feder ist Masse, die hintere Plus. Das umgebogene Teil der Federn wird abgeschnitten, auf die Federn kommt je ein Stück Schrumpfschlauch, oder die Federn werden mit Tesa auf der Rückseite nach ablöten der Litzen isoliert. Die Litzen zur Birne hinten und Plusleitung Drehgestell hinten werden seitlich neu verlegt.

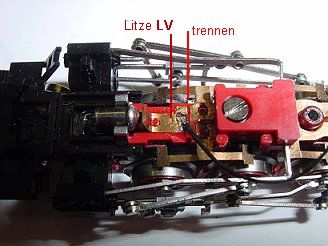

An der Birne vorn muss die Leiterbahn mit Skalpell durchgeschnitten werden, dann wird mit einer Nagelschere 1 mm abgeschnitten und eine Litze angelötet. Diese wird seitlich nach hinten zum Decoder verlegt.

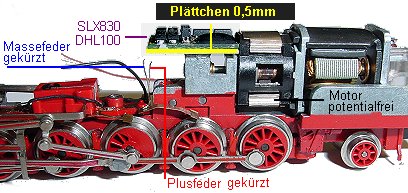

Die beiden Stromabnehmerfedern sind gekürzt. Der Decoder SLX 830 / DHL100 ist auf ein Plastikplättchen von 0,5 mm Dicke aufgeklebt. Dieses Plättchen ist mit Zweikomponentenkleber auf den früheren Platinenhalter aufgeklebt. Der Motor ist potentialfrei gemacht.

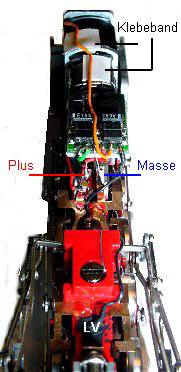

Vom hinteren Drehgestell wird die Litze (hier rot) unter dem Motor zur Plusfeder geFührt und dort angelötet. Wer zuerst die schwarze Litze von Pin 1 zum Motor unten verlötet, braucht keinen Schrumpfschlauch über die rote Litze zu ziehen.

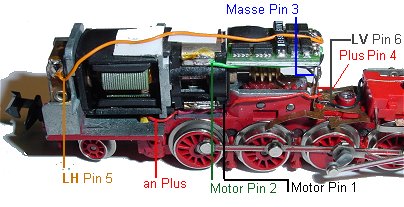

Sicht von vorn auf den Decoder. Dieser kann auch ein DHL160 / SLX 870 DCC AusFührung sein. Der Platzbedarf ist gleich. Man sieht von links nach rechts am Decoder Pin 1 schwarz zum Motor unten. Pin 2 grün zum Motor oben. Pin 3 (hier ohne Isolierung) an Massefeder rechts. Pin 4 rot an Plusfeder links. Pin 5 orange an Lampe hinten, mit Doppelklebeband auf dem Kohleblech und Motor fixiert. Pin 6 schwarz nach vorne zur Lampe.

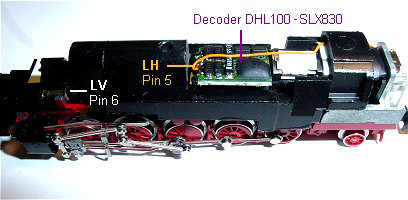

Zum guten Schluss der eingebaute Decoder mit aufgesetztem Ballastgewicht. Von diesem muss eventuell links ein wenig abgefeilt werden. Blanke Stellen mit schwarzer Farbe isolieren.
