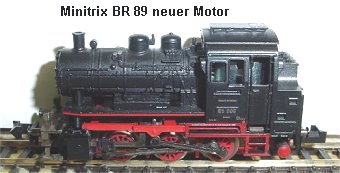

Minitrix BR 89 neuer Motor

Umbauanleitung: Einbau SX DHL050

Gehäuse der Lok abnehmen. Dazu die Schraube am Boden unter dem Schornstein herausdrehen, dann kann das Gehäuse vorn angehoben und nach hinten abgenommen werden.

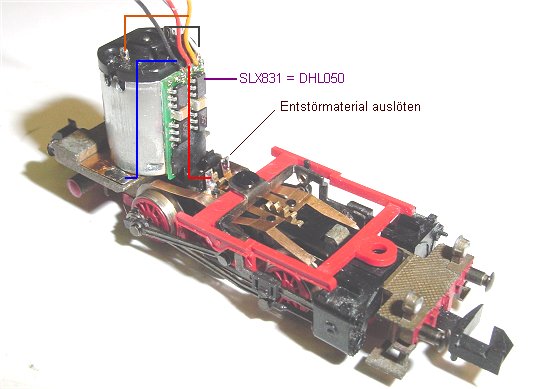

Alle Entstörteile auslöten. Zum besseren Kontakt kann man das Masseblech unter dem Motor an der Druckfeder linke Seite mit einem Lötpunkt verbinden. Der Decoder wird vorn auf dem Motor mit dünnem (!!) Doppelklebeband aufgeklebt.

Der Decoder passt so eben zwischen Motor und Kessel, trotzdem wird ein Stück Tesafilm auf die beiden Kondensatoren des Decoders geklebt (mittlere braune Bauteile) damit die Lötpads der Kondensatoren nicht an Masse des Kessels kommen.

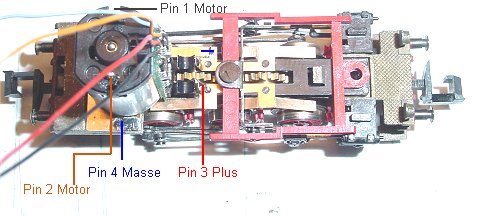

Pin 1 an Motor oben im Bild, Pin 2 orange an Motor unten im Bild, Pin 3 rot an Plus vorn im Bild und Pin 4 Masse an Masseblech unter dem Motor. Litzen so kurz wie möglich verlöten.

Einstellungen: Adresse XX, Geschwindigkeit 4, Verzögerung 2, Impuls 1 Halteabschnitte nach Belieben.
