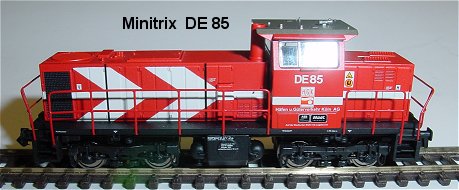

Minitrix DE 85

Umbauanleitung: Es passt ein DHP160

Gehäuse vorsichtig mit Skalpellspitze unter den vorderen Geländern zwischen schwarzem Umlauf und roten Gehäuse anheben und dann mittig abheben.

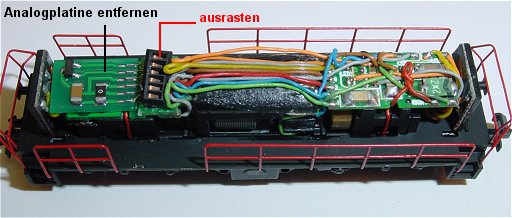

Analogplatine herausziehen. Da ein DHP160 ca. 1 mm länger ist als die Analogplatine kann man den Decoder nicht in die Schnittstelle schieben da sonst der linke Lichteinsatz etwas nach auszlig;en gedrückt wird und dann das Gehäuse nicht mehr passt. Daher wird die schwarze Kontaktbrücke ausgeklippst durch seitliches Anheben.

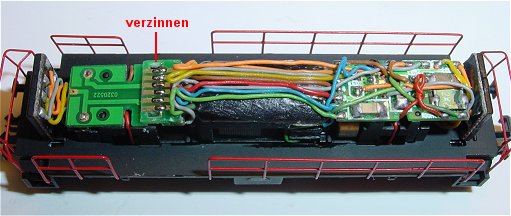

Kontaktbrücke ist entfernt. Leiterbahnen werden leicht verzinnt. Decoder wird eingelötet.

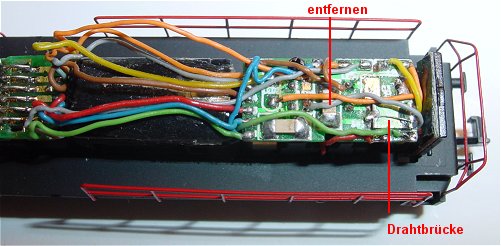

Da einige der Loks sich nicht programmieren lassen wird der Kondensator zwischen den Motorleiterbahnen entfernt und über den Polyswitch eine Drahtbrücke gelötet. Da man zwischen den vielen Litzen den Kondensator schlecht auslöten kann ohne die Isolierung zu beschädigen kann man den Kondensator mittig mit einem Seitenschneider trennen und dann wesentlich leichter die beiden Hälften auslöten.
